Установка датчика курса на лодку и катер

Установка датчика курса на катер или лодку — это важная доработка навигационной системы, которая позволяет получить корректное отображение направления носа судна на экране картплоттера и повысить точность работы оборудования при поиске рыбы, анализе бокового сканирования и постановке точек.

Чаще всего датчик курса устанавливается в дополнение к GPS-компасу, например Garmin GPS 24xd или Lowrance Point-1. Такая схема особенно актуальна в случаях, когда GPS-компас размещается на корме для получения максимально точных координат объекта под водой, но при этом требуется отдельный источник корректного курса, расположенный в другой части лодки и защищенный от магнитных помех двигателя.

Зачем устанавливать датчик курса отдельно от GPS-компаса

В современных рыболовных катерах GPS-компас часто используется не только для навигации, но и для точного позиционирования объектов, обнаруженных на боковом сканировании. Например, если нужно понять, где именно находится рыба, коряга, камень или иной объект, важно, чтобы координаты определялись максимально точно и без смещения.

Именно поэтому GPS-компас, такой как Garmin 24xd или Lowrance Point-1, часто устанавливается на кормовой части лодки. Это позволяет точнее понимать реальные координаты обнаруженного объекта и уменьшать погрешность, которая может возникать при установке источника координат на консоли или на носу.

Однако при установке GPS-компаса на корме возникает другая проблема: рядом находится двигатель, генератор и другие источники магнитных и электромагнитных помех. Когда двигатель работает, курс может отображаться некорректно. В таких случаях для точного определения направления носа судна дополнительно устанавливается отдельный датчик курса.

Как работает система с отдельным датчиком курса

Правильная архитектура системы заключается в разделении функций. Один прибор отвечает за координаты, а другой — за курс судна.

• GPS-компас на корме — определяет точные координаты местоположения лодки и объектов.
• Датчик курса в носовой части — показывает корректное направление носа судна и стабилизирует отображение курса.

В настройках оборудования можно выбрать источник данных отдельно: например, за определение координат использовать Garmin 24xd, а за курс — Garmin SteadyCast. В результате на экране картплоттера лодка отображается правильно, а отмеченные точки и объекты под водой воспринимаются точнее и понятнее.

Какие датчики курса мы устанавливаем

Одним из наиболее популярных решений является Garmin SteadyCast — датчик курса, который обеспечивает быстрое определение направления, простую интеграцию в сеть и высокую точность отображения курса.

Также датчики курса и GPS-компасы могут работать в составе систем других производителей, если это допускается архитектурой сети и совместимостью оборудования. Но в проектах Garmin именно SteadyCast является одним из наиболее понятных и эффективных решений.

Преимущества Garmin SteadyCast

Где устанавливается датчик курса

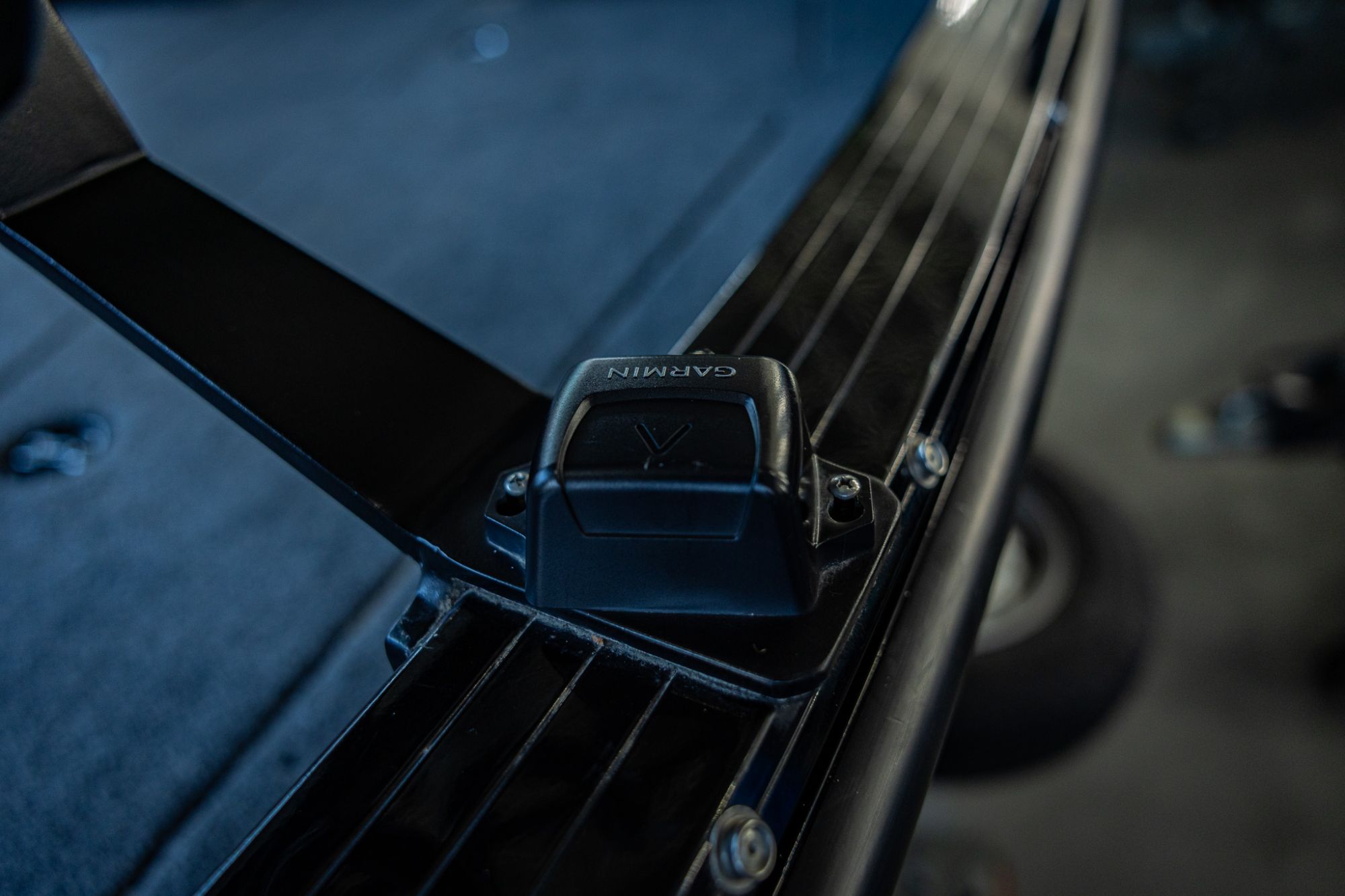

Как правило, датчик курса устанавливается в носовой части лодки — в носовом треугольнике, на планшете или в другой зоне, удаленной от двигателя и возможных источников магнитных помех.

Важнейшее правило монтажа — располагать датчик вдали от черных металлов, динамиков, электроприборов, силовых кабелей и других источников наводок. Только в этом случае можно получить действительно корректные данные по курсу.

Для Garmin SteadyCast дополнительным преимуществом является технология 9-axis MEMS, которая допускает установку практически в любой ориентации, включая монтаж в нестандартном положении, если место соответствует требованиям по отсутствию магнитных помех.

Подключение и калибровка

Датчик курса подключается по сети NMEA 2000 по принципу plug-and-play, что делает интеграцию в современную бортовую сеть быстрой и удобной.

После установки выполняется калибровка. Для совместимых картплоттеров Garmin предусмотрен простой 2-шаговый процесс точной калибровки. Базовая калибровка также поддерживается на устройствах линейки echoMAP и на других дисплеях NMEA 2000.

Правильная калибровка — обязательная часть услуги, поскольку именно она обеспечивает корректную работу системы, совпадение направления судна на экране с реальным положением носа и точную навигацию на воде.

Почему датчик курса особенно важен для бокового сканирования

При рыбалке и поиске объектов на боковом сканировании важно не просто увидеть рыбу или структуру, а понять, где именно этот объект находится относительно лодки и куда нужно делать заброс.

Если система получает точные координаты с кормовой части, но при этом не имеет корректного источника курса, на практике появляются смещения и визуальная путаница. Пользователь видит объект на экране, но направление носа лодки и логика заброса не совпадают с реальностью.

Именно поэтому отдельный датчик курса позволяет понимать, куда вы на самом деле забрасываете, как ориентирована лодка и где относительно носа находится отмеченный объект. Для рыболовного катера это одна из самых полезных доработок навигации.

Почему профессиональная установка датчика курса так важна

Сам по себе датчик курса — компактное устройство, но его эффективность полностью зависит от правильного места установки, корректного подключения, отсутствия помех и точной калибровки.

Ошибки в монтаже могут привести к неправильному отображению курса, плавающим показаниям, нестабильной работе на скорости и потере смысла всей доработки. Поэтому установка датчика курса должна выполняться с пониманием архитектуры навигационной системы, расположения оборудования и особенностей конкретного катера.

Частые вопросы об установке датчика курса

Заказать установку датчика курса

Подберем правильную конфигурацию навигационной системы, определим оптимальное место установки датчика курса, подключим его в сеть NMEA 2000, выполним калибровку и настроим источники данных на оборудовании.

В результате вы получите корректное отображение курса, более точную работу бокового сканирования и понятную ориентацию лодки на экране картплоттера в реальных условиях эксплуатации.
