Задачи проекта и исходные требования заказчика

Перед началом работ была поставлена задача подготовить NorthSilver 700M Fish Sport под спортивную рыбалку высокого уровня, с учетом требований реальной эксплуатации на воде, в том числе в условиях турнирной нагрузки. Заказчику был нужен катер с высокой автономностью, но без переизбытка тяжелого оборудования, чтобы сохранить оптимальный вес корпуса и добиться лучших ходовых характеристик.

Дополнительно проект предусматривал интеграцию современной морской электроники, объединение всех систем в единую сеть, удобное расположение органов управления и внедрение индивидуальных кастомных решений для повышения комфорта и скорости работы экипажа.

Электрика и архитектура питания катера

Одним из ключевых этапов проекта стала разработка электрической системы катера. На борту было реализовано три независимые группы аккумуляторов: стартовая, сервисная и тяговая. Такой подход позволяет грамотно распределять нагрузку, обеспечить надежный запуск двигателя, стабильное питание морской электроники и корректную работу носового электромотора.

Состав аккумуляторных групп

Стартовая группа — предназначена для запуска основного подвесного двигателя.

Сервисная группа — 208 Ач, собрана из двух параллельно подключенных аккумуляторов Titanat ALIUS по 104 Ач каждый.

Тяговая группа — три аккумулятора 12V 104 Ач, соединенные последовательно в систему 36V 104 Ач для питания троллингового мотора.

Зарядные устройства и контроль состояния АКБ

Для зарядки аккумуляторов установлены 6 зарядных устройств Victron Energy Blue Smart 12/17. Три устройства работают на тяговую группу, два — на сервисную, одно — на стартовую. Такая схема обеспечивает корректную и независимую зарядку каждой группы.

Для мониторинга состояния каждой группы предусмотрены кулометры, установленные в отдельную панель с гравировками. Это позволяет контролировать состояние каждого аккумулятора и быстро выявлять неисправности.

Органы управления и защита цепей

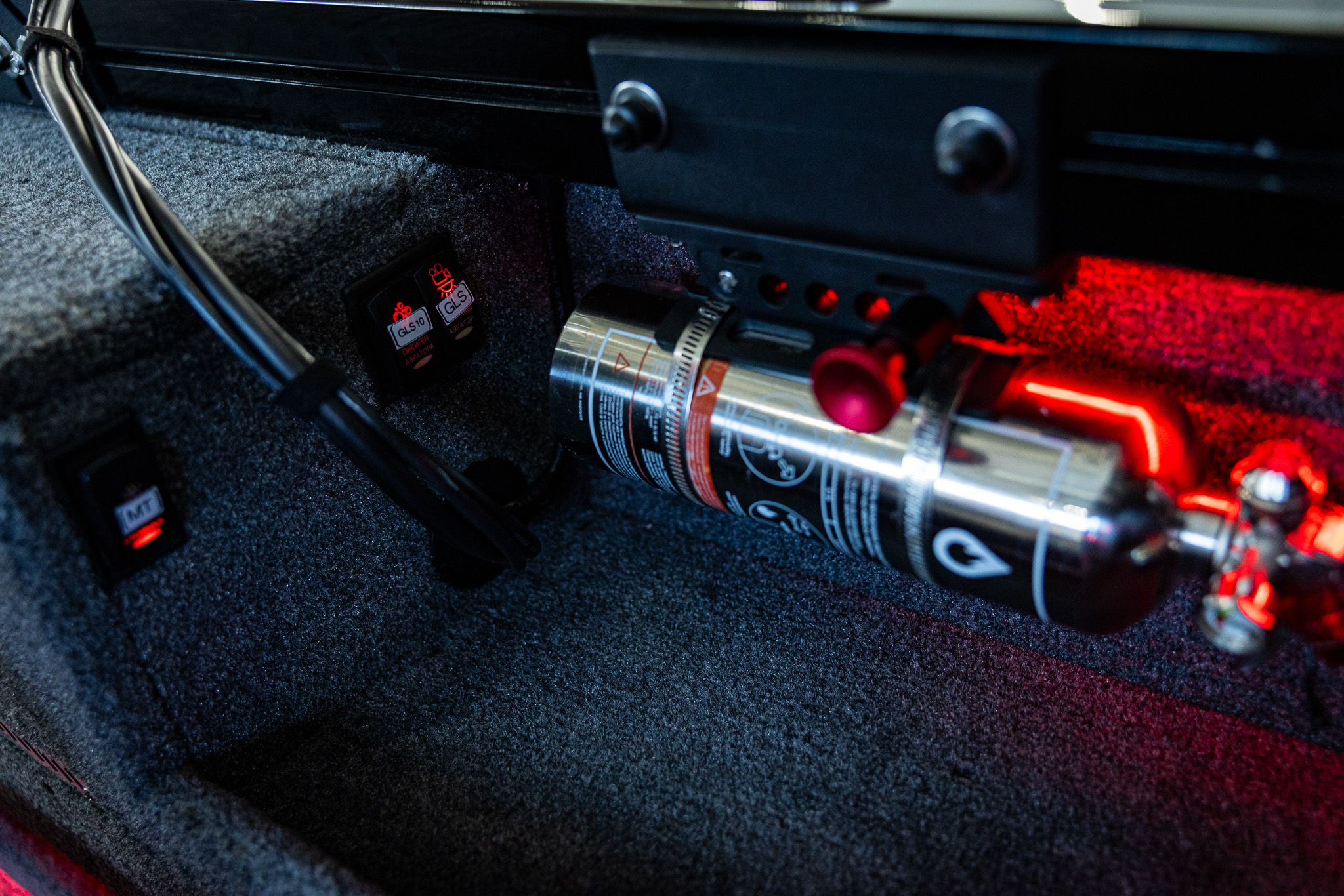

Для удобного управления системами катера были изготовлены клавиши-выключатели с гравировками и подсветкой. На пассажирской консоли дополнительно реализованы дублирующие клавиши управления важными функциями, включая рециркуляцию и управление аэратором, чтобы снизить нагрузку на капитана во время соревнований.

За защиту потребителей отвечают распределительные блоки и предохранительные панели Blue Sea Systems. Все линии подписаны, промаркированы и удобны в обслуживании.

Навигация и эхолокационное оборудование Garmin

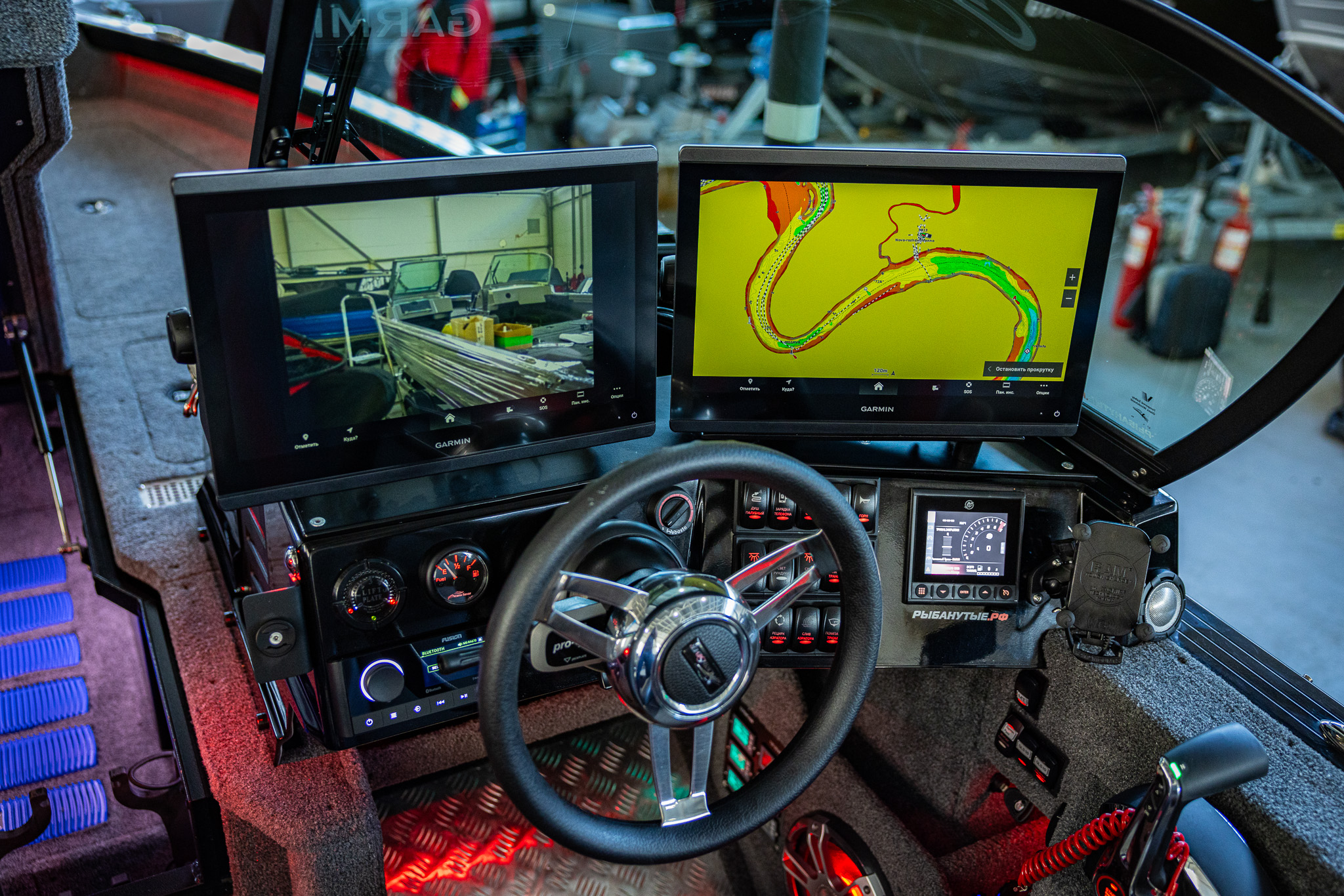

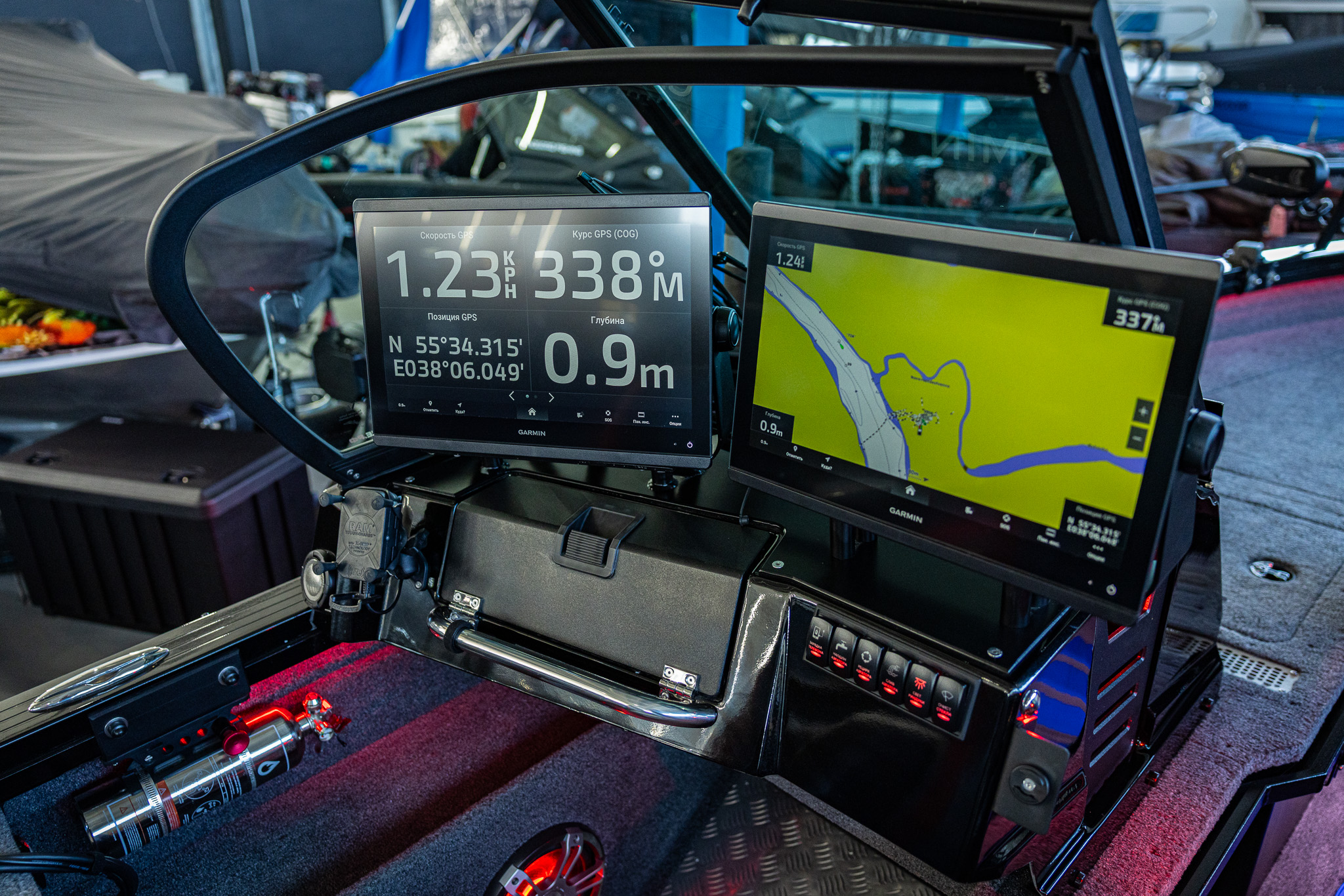

Для данного проекта был собран один из самых насыщенных и продуманных навигационно-эхолокационных комплексов. На катере установлены четыре прибора Garmin GPSMAP 8416xsv: два на пассажирской консоли и два на капитанской. Такое решение обеспечивает удобную работу с картографией, эхолотом, сетью и системой живого сканирования в разных режимах эксплуатации.

Для бокового сканирования применены два датчика Garmin GT56, подключенные через Y-кабель. Это позволяет получать корректную и детализированную картинку левого и правого луча, что особенно важно при поиске рыбы и анализе рельефа.

Live Sonar и система Perspective

На каждом ротаторе установлено по два датчика Garmin LVS34: один работает в режиме Forward, второй — в режиме Perspective. Для комфортного и эффективного использования режимов Perspective были интегрированы электрические ротаторы Kazan Target.

Такая конфигурация делает катер максимально эффективным инструментом для современной спортивной рыбалки, когда скорость получения информации и точность сканирования напрямую влияют на результат.

Кастомные решения, эргономика и музыка

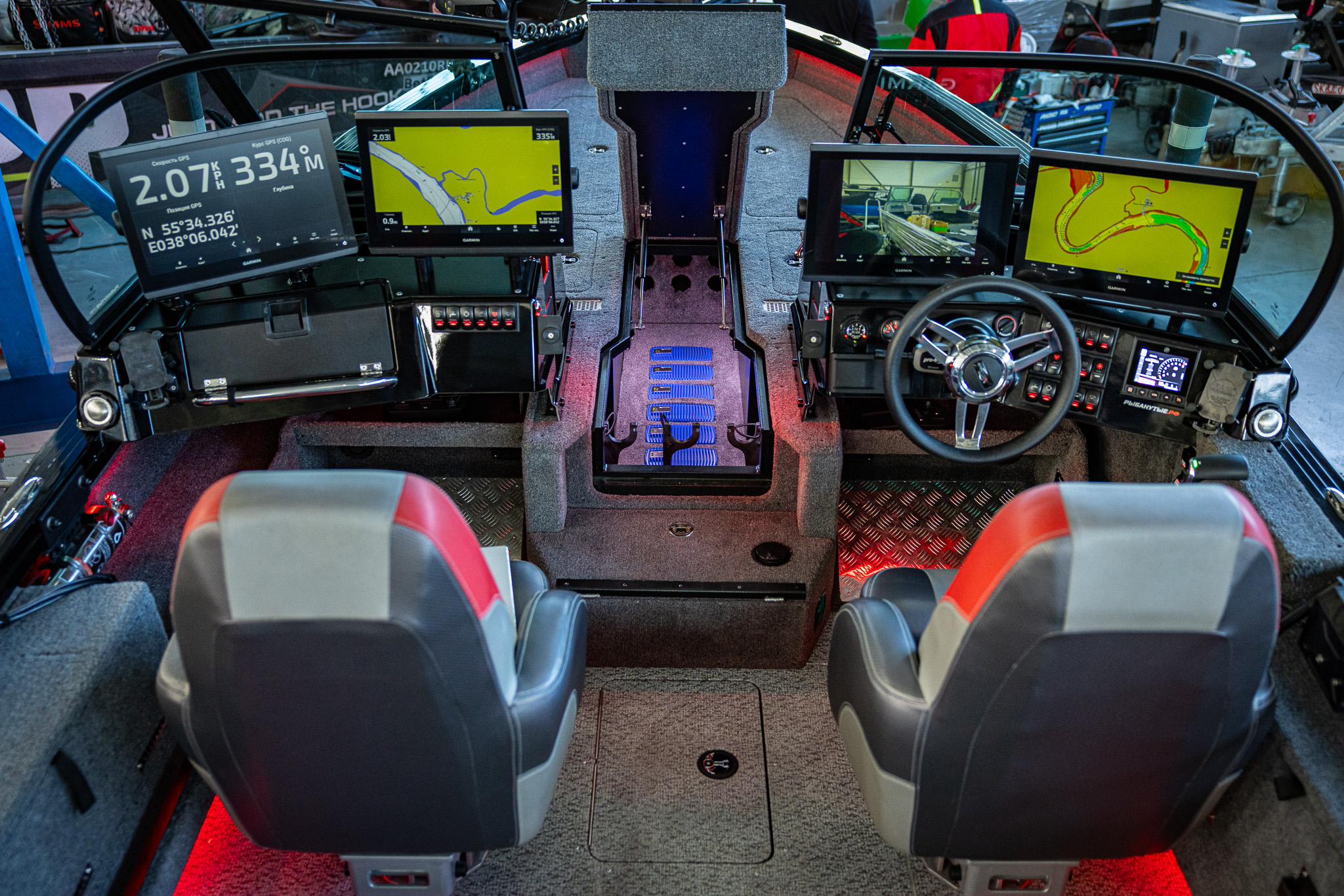

Отдельное внимание в проекте было уделено эргономике. Заказчику был нужен не просто быстрый и оснащенный катер, а продуманное рабочее пространство, в котором каждый элемент помогает экипажу действовать быстрее, точнее и удобнее.

Среди наиболее заметных решений — специальные подножки под 45 градусов для капитана и пассажира. Они не только улучшают посадку и упор ног, но и выполняют функцию скрытых отсеков для оборудования. Внутри размещены блоки GLS Garmin и усилитель музыкальной системы.

На кормовой fish-платформе были выполнены удобные выдвижные рундуки под приманки на салазках. Также изготовлен кастомный упор под троллинговый мотор на носовой части катера. И это лишь часть инженерных доработок: в проекте было реализовано множество новых ниш, креплений, кронштейнов и нестандартных решений под конкретное техническое задание.

Музыкальная система

За головное устройство отвечает Fusion MS210RA. В качестве акустики использованы премиальные компоненты линейки Fusion. Благодаря грамотной интеграции система обеспечивает качественный звук без ущерба для общего функционала катера и пространства на борту.

При проектировании размещения оборудования мы сохранили баланс между комфортом, эстетикой и практической эксплуатацией на воде.

Освещение катера

Световой пакет проекта получился многокомпонентным и полностью разделенным по сценариям использования. Это важно как для безопасности на воде, так и для удобства эксплуатации катера в темное время суток.

Силовые установки и ходовые характеристики

В носовой части установлен троллинговый мотор Minn Kota Ulterra Quest. Он работает от системы 36V, оснащен бесщеточным двигателем, отличается тихой работой и минимально влияет на поведение рыбы, что особенно важно в спортивной рыбалке.

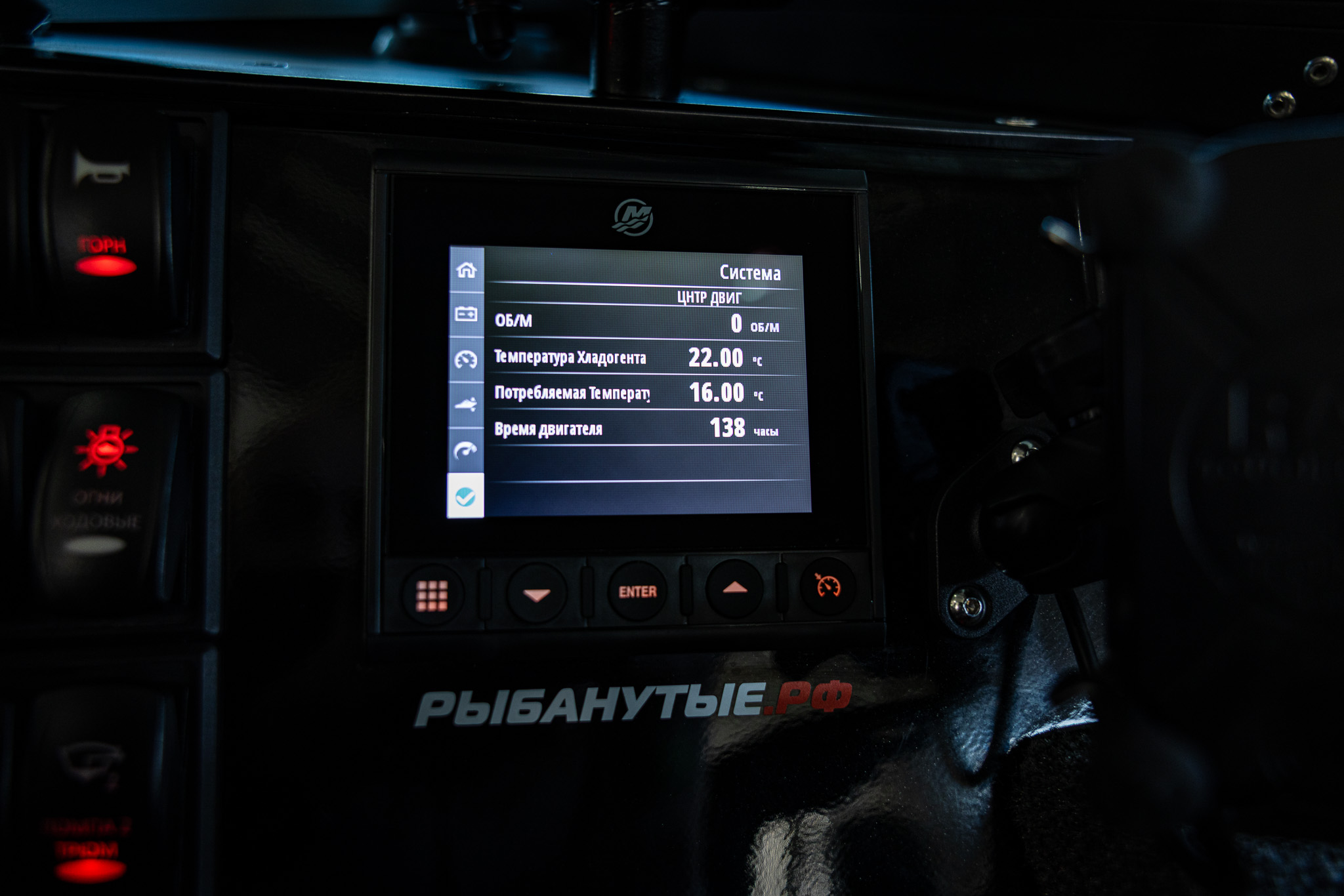

В качестве основной силовой установки на корме установлен подвесной лодочный мотор Mercury 500R Racing — уникальный двигатель гоночной линейки Mercury Racing. В данной конфигурации он позволяет катеру развивать скорость до 124 км/ч. Для улучшения ходовых характеристик мотор установлен на транцевом лифте Bobs Machine.

Почему это решение важно

Сочетание легкой, но грамотно рассчитанной электрической архитектуры, современной электроники, профессиональной эргономики и мощной силовой установки позволило добиться главного: катер остался максимально быстрым, удобным, технологичным и действительно пригодным для соревнований, а не только для красивой демонстрации на берегу.

Итог проекта

В результате заказчик получил полностью индивидуальный катер мечты, созданный под его реальные задачи и требования. Проект объединил в себе надежность, эстетику, функциональность, эргономику и выдающиеся ходовые характеристики.

Этот NorthSilver 700M Fish Sport стал полноценным турнирным катером, который подходит для современной спортивной рыбалки, активной эксплуатации и участия в серьезных соревнованиях. Каждое техническое решение в этом проекте было продумано не ради формальности, а ради конечного результата на воде.

Хотите реализовать аналогичный проект?

Если вы хотите построить катер своей мечты, специалисты «Рыбанутые.РФ» выполнят комплексный тюнинг лодки или катера под ключ — от идеи и проектирования до финальной установки оборудования, настройки систем и сдачи готового проекта.

Мы создаем не просто красивые проекты, а продуманные технические решения для реальной эксплуатации на воде.

Рыбанутые.РФ — тюнинг катеров и лодок в Москве и Московской области, установка эхолотов Garmin, Lowrance, Humminbird, монтаж морской электрики, интеграция навигации, установка троллинговых моторов, изготовление кастомных решений для спортивной рыбалки и активной эксплуатации катеров.

Данный проект выполнен для NorthSilver 700M Fish Sport и является примером комплексного тюнинга катера под спортивную рыбалку, коммерческие турниры и современную эксплуатацию на воде.
