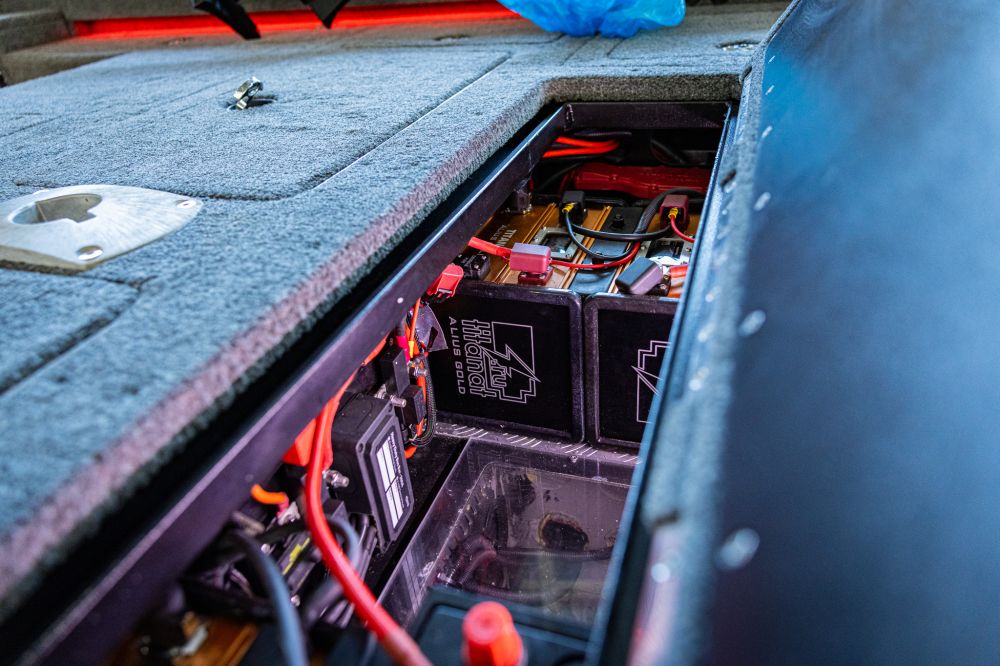

Установка аккумуляторов на катер
Проектируем и устанавливаем аккумуляторные группы на катера, лодки и яхты с разделением по назначению: стартовые, сервисные, тяговые, подруливающие и резервные. Подбираем химию аккумуляторов под реальный профиль нагрузки, рассчитываем емкость и пусковой ток, изготавливаем рамки и кастомные кронштейны, организуем надежное крепление, защиту и независимость силовых контуров.
Аккумуляторная система катера должна проектироваться по функциям
Один общий аккумулятор для запуска двигателя, эхолотов, освещения, троллингового мотора и подруливающего устройства создает риск полной потери питания. Правильная схема разделяет потребителей по назначению и профилю нагрузки. Тогда разряд сервисной группы не мешает запуску двигателя, работа троллингового мотора не влияет на навигационную электронику, а резервный контур остается готовым к аварийной ситуации.
Основные аккумуляторные группы
Количество контуров зависит от размера судна, числа двигателей и состава установленного оборудования.
Стартовые аккумуляторы
Отдельно обеспечивают запуск двигателя и должны выдерживать высокий кратковременный пусковой ток.
Сервисная группа
Питает освещение, картплоттеры, эхолоты, связь, насосы, аудиосистему и другие бортовые потребители.
Тяговая группа
Используется для троллинговых моторов и рассчитана на продолжительный глубокий разряд.
Подруливающая группа
Питает носовое или кормовое подруливающее устройство с очень высокими кратковременными токами.
Раздельные борта
На крупных катерах со стационарными двигателями стартовые группы могут разделяться по левому и правому борту.
Резервный контур
Используется как страховка для запуска или питания критически важного оборудования.
Химия аккумулятора выбирается по нагрузке, а не по моде
Для запуска двигателя важна способность безопасно отдавать высокий ток за короткое время. Для сервисных и тяговых потребителей важнее полезная емкость, масса, ресурс и устойчивость к глубокому разряду. Поэтому одна и та же технология не всегда подходит для всех контуров.
AGM и LiFePO4: где какая технология работает лучше
Финальный подбор выполняется по требованиям двигателя, зарядной системы и конкретного оборудования.
AGM-аккумуляторы
AGM хорошо подходят для стартовых контуров благодаря устойчивости к большим токам и предсказуемому поведению при запуске двигателя. Они также применяются для подруливающих устройств, где важны высокие кратковременные нагрузки.
Такая технология тяжелее литиевой, но остается надежным выбором для задач, где критична мгновенная токоотдача.
LiFePO4-аккумуляторы
Литий-железо-фосфатные аккумуляторы подходят для сервисных и тяговых групп: они легче, компактнее и позволяют использовать большую часть заявленной емкости.
При выборе необходимо учитывать токи BMS, зарядное напряжение, температуру эксплуатации и совместимость с генератором и зарядными устройствами.
LiFePO4 нельзя автоматически ставить на любую нагрузку
Если пусковой или подруливающий ток превышает возможности BMS, батарея может отключиться именно в момент запуска или маневра. Это создает риск отказа двигателя, носовой или кормовой подрульки. Поэтому литиевая батарея подбирается только после расчета максимального тока, длительности нагрузки и характеристик защиты.
Зачем разделять силовые контуры
Разнесение аккумуляторных групп повышает надежность и предотвращает взаимное влияние потребителей.
Надежный запуск
Разряд эхолотов, света и аудиосистемы не лишает двигатель стартового питания.
Чистое питание электроники
Навигационные приборы меньше страдают от просадок и помех мощных потребителей.
Независимость троллинга
Тяговый мотор использует собственный банк и не разряжает сервисную систему.
Отказоустойчивость
Неисправность одной группы не обесточивает весь катер.
Удобная диагностика
Проще определить источник разряда, просадки или неисправности.
Резервирование
Можно предусмотреть аварийное объединение или отдельную резервную батарею.
Механическое крепление не менее важно, чем электрика
Аккумулятор имеет большую массу и испытывает постоянную вибрацию, удары и перегрузки на волне. Свободное перемещение батареи может повредить корпус, клеммы, кабели и соседнее оборудование. Поэтому каждая группа устанавливается в отдельную рамку и фиксируется прочными кастомными кронштейнами.
Что рассчитывается перед установкой
Емкость и тип аккумуляторов подбираются по реальной нагрузке и режиму эксплуатации судна.
Пусковой ток
Проверяются требования двигателя и запас по холодному пусковому току.
Суточное потребление
Суммируется нагрузка освещения, навигации, связи, насосов и бытовых систем.
Тяговая нагрузка
Учитываются напряжение, мощность и продолжительность работы троллингового мотора.
Пиковые токи
Отдельно рассчитываются подрульки, лебедки и другие мощные механизмы.
Зарядная система
Проверяется совместимость генератора, зарядных устройств и выбранной химии.
Место и масса
Оценивается распределение веса, доступный объем и вентиляция.
Этапы установки
Монтаж начинается с проектирования, а заканчивается проверкой всех режимов нагрузки и зарядки.
-
Аудит энергосистемы
Определяем потребителей, токи, существующие батареи и зарядные устройства.
-
Проектирование групп
Разделяем стартовый, сервисный, тяговый и резервный контуры.
-
Монтаж и подключение
Устанавливаем рамки, аккумуляторы, защиту, выключатели и кабели.
-
Испытания
Проверяем пуск, зарядку, нагрузку и работу резервных сценариев.
Что может входить в услугу
- аудит существующей электросистемы;
- расчет пусковых и сервисных нагрузок;
- подбор AGM-аккумуляторов;
- подбор LiFePO4-аккумуляторов;
- проектирование раздельных контуров;
- разделение левого и правого борта;
- организация резервной группы;
- изготовление аккумуляторных рамок;
- изготовление кастомных кронштейнов;
- монтаж выключателей массы;
- установка предохранителей и автоматов;
- прокладка силовых кабелей;
- защита клемм и соединений;
- настройка зарядных устройств;
- проверка работы под нагрузкой.
Что проверяется после монтажа
- надежность крепления батарей;
- правильность полярности;
- затяжка силовых соединений;
- защита положительных клемм;
- падение напряжения на кабелях;
- работа выключателей массы;
- номиналы предохранителей;
- пуск каждого двигателя;
- работа сервисной группы;
- работа тягового контура;
- работа подруливающего устройства;
- заряд от генератора;
- заряд от берегового устройства;
- переключение резервного питания;
- нагрев кабелей и соединений.
Замена AGM на литий требует проверки всей зарядной архитектуры
Недостаточно просто поставить LiFePO4 вместо свинцового аккумулятора. Необходимо проверить генератор, береговое зарядное устройство, DC-DC-модули, алгоритмы заряда, температуру эксплуатации и допустимый ток BMS. Неправильная схема может перегружать генератор, не полностью заряжать батарею или вызывать аварийные отключения.
Почему LiFePO4 выгоден для сервисных и тяговых контуров
Основной выигрыш — не только в ресурсе, но и в массе, габаритах и доступной емкости.
Меньше масса
Снижается нагрузка на корпус и улучшается распределение веса.
Компактнее корпус
Освобождается место для оборудования, хранения и сервисного доступа.
Больше полезная емкость
Можно использовать значительную часть заряда без резкого падения напряжения.
Стабильное напряжение
Электроника и моторы дольше получают предсказуемое питание.
Высокая токоотдача
Подходит для мощных сервисных и тяговых потребителей.
Большой ресурс циклов
При правильной эксплуатации батарея рассчитана на длительную циклическую работу.
На больших катерах важна независимость левого и правого борта
При двух стационарных двигателях отдельные стартовые группы позволяют сохранить возможность запуска и управления, даже если один аккумулятор или контур вышел из строя. Такая архитектура повышает живучесть судна и упрощает аварийное резервирование.
Компоненты энергетической системы
Конкретный состав зависит от размеров судна, напряжения и количества аккумуляторных групп.
От чего зависит стоимость установки
Цена зависит от количества аккумуляторных групп, типа и емкости батарей, числа двигателей, необходимости резервирования, длины и сечения силовых кабелей, количества выключателей и предохранителей, сложности зарядной системы и изготовления кастомных рамок.
Отдельно учитываются DC-DC-модули, зарядные устройства, шинные распределители, кабельные наконечники и защитные корпуса.
Когда нужна предварительная диагностика
- двигатель плохо запускается;
- аккумуляторы быстро разряжаются;
- эхолоты перезагружаются при запуске;
- троллинговый мотор работает нестабильно;
- подрулька отключается под нагрузкой;
- планируется переход с AGM на LiFePO4;
- установлены батареи разного возраста;
- неизвестна схема зарядки;
- аккумуляторы закреплены ненадежно;
- требуется резервный контур.
Ответы на частые вопросы
Основные вопросы о выборе, установке и эксплуатации аккумуляторов на катере.
Сколько аккумуляторов нужно на катер?
Зависит от числа двигателей, состава оборудования, троллингового мотора, подруливающих устройств и требований к резервированию.
Почему стартовый аккумулятор нужно отделять от сервисного?
Чтобы разряд бортовой электроники не лишил судно возможности запустить двигатель.
Какой аккумулятор лучше для запуска двигателя?
Обычно применяется AGM или другая батарея, соответствующая требованиям двигателя по пусковому току.
Можно ли использовать LiFePO4 как стартовый аккумулятор?
Только если производитель батареи прямо допускает стартовый режим, а BMS выдерживает необходимый пусковой ток.
Почему LiFePO4 подходит для сервисной группы?
Он легче, компактнее, имеет большую полезную емкость и хорошо переносит циклический разряд.
Какой аккумулятор нужен для троллингового мотора?
Тяговая группа подбирается по напряжению мотора, току потребления и желаемому времени работы. Часто используется LiFePO4.
Можно ли поставить LiFePO4 на подруливающее устройство?
Только после проверки пикового тока и возможностей BMS. Во многих случаях надежнее используется AGM-группа.
Что такое BMS?
Это электронная система защиты литиевой батареи, контролирующая ток, напряжение, температуру и баланс ячеек.
Нужно ли менять зарядное устройство при переходе на литий?
Часто да. Зарядное устройство должно поддерживать подходящий профиль LiFePO4 и нужное напряжение.
Может ли генератор двигателя заряжать LiFePO4?
Может, но схема должна быть рассчитана так, чтобы не перегружать генератор. Часто применяется DC-DC-зарядное устройство.
Зачем нужен выключатель массы?
Он позволяет быстро отключить аккумуляторную группу для хранения, обслуживания или аварийной ситуации.
Нужен ли предохранитель возле аккумулятора?
Да. Силовая линия должна быть защищена максимально близко к источнику питания.
Почему аккумулятор нельзя оставлять без крепления?
На волне тяжелая батарея может сместиться, повредить корпус, клеммы и вызвать короткое замыкание.
Можно ли соединять старые и новые аккумуляторы?
Нежелательно. Разный возраст, емкость и внутреннее сопротивление ухудшают работу группы.
Можно ли соединять AGM и LiFePO4 параллельно?
Напрямую обычно не рекомендуется. Для разных химий проектируются отдельные контуры и подходящая зарядная логика.
Зачем отдельные стартовые батареи для двух двигателей?
Это повышает надежность и сохраняет возможность запуска второго двигателя при отказе одного контура.
Что такое резервный аккумулятор?
Это отдельная батарея или группа, предназначенная для аварийного запуска или питания критичных систем.
Как понять, что емкости сервисной группы недостаточно?
Если напряжение быстро падает, электроника отключается или батарея регулярно разряжается слишком глубоко.
Почему греются кабели и клеммы?
Причиной может быть недостаточное сечение, плохая затяжка, окисление или перегрузка цепи.
От чего зависит стоимость установки?
От количества групп, типа батарей, силовых кабелей, защиты, зарядных устройств, резервирования и сложности крепления.
