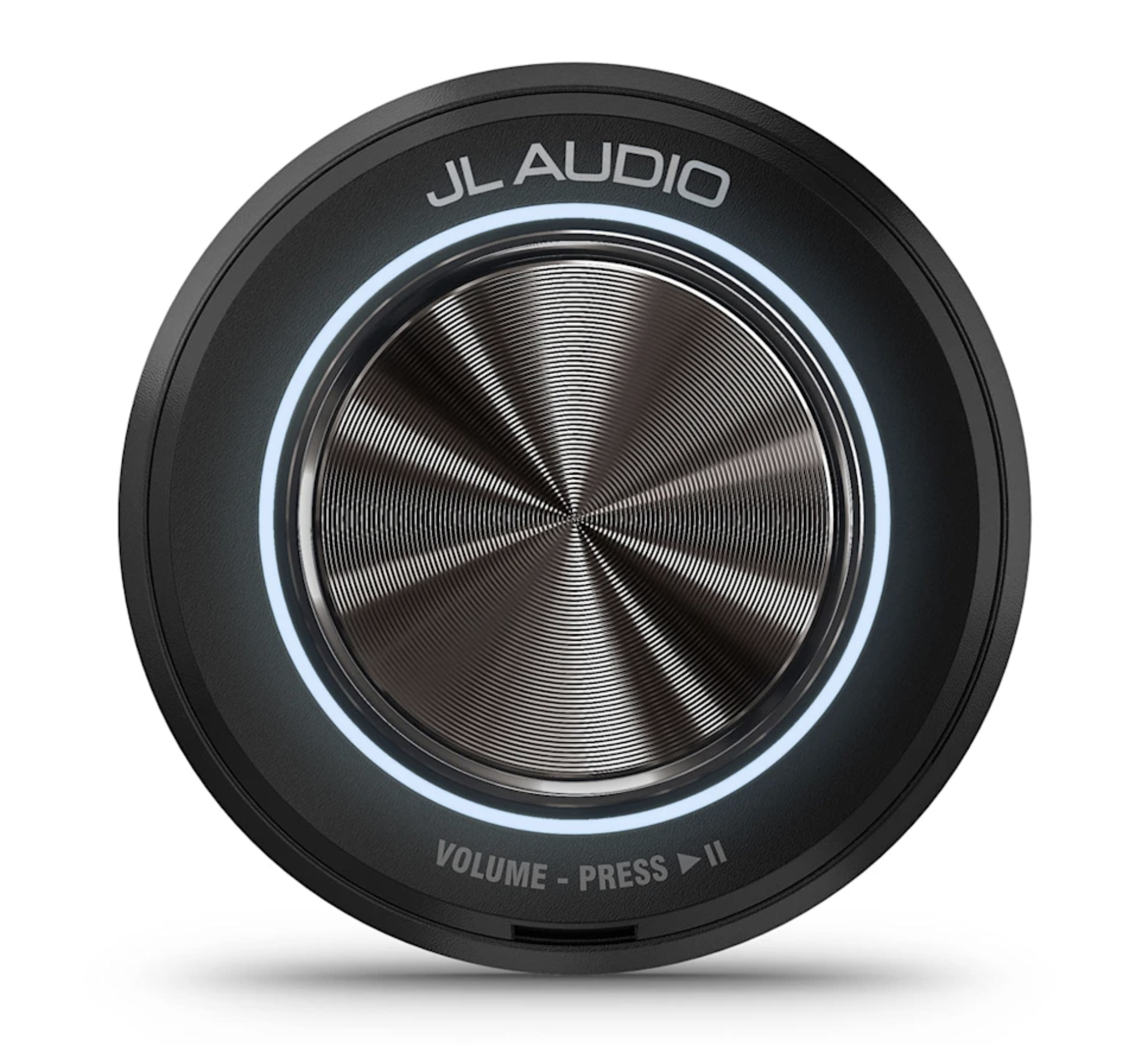

Большая поворотная ручка
Простой орган управления позволяет регулировать громкость поворотом без необходимости искать нужную функцию на сенсорном экране.
JL Audio® R5
0
Арт. 010-04790-00
15 050 ₽
Заводская гарантия
Описание
JL Audio R5 — компактный проводной контроллер для управления громкостью всех аудиозон одного совместимого головного устройства. Большая поворотная ручка позволяет быстро изменять громкость, а нажатие обеспечивает воспроизведение или паузу. Контроллер подключается к сети NMEA 2000®, устанавливается на приборной панели через отверстие диаметром 1,5 дюйма и имеет защищённую по IPX7 поверхность управления.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
JL AUDIO / MARINE AUDIO CONTROL / R5
JL Audio® R5
морской контроллер громкости NMEA 2000
JL Audio R5 — компактный проводной контроллер для управления громкостью всех аудиозон одного совместимого головного устройства. Большая поворотная ручка позволяет быстро изменять громкость, а нажатие обеспечивает воспроизведение или паузу. Контроллер подключается к сети NMEA 2000®, устанавливается на приборной панели через отверстие диаметром 1,5 дюйма и имеет защищённую по IPX7 поверхность управления.
IPX7
Защита поверхности управления
при правильной установке
60 мм
Ширина и высота
лицевой части контроллера
38,1 мм
Диаметр монтажного отверстия
1,5 дюйма
LEN 2
Подключение NMEA 2000
с заявленной нагрузкой 100 мА
Simple Audio Control
Управление музыкой одним движением
JL Audio R5 создан для ситуаций, когда управление морской аудиосистемой должно быть максимально простым. Вместо отдельного большого дисплея используется компактная поворотная ручка, которую можно установить непосредственно на приборной панели катера.
Поворот ручки регулирует громкость всех аудиозон одного совместимого головного устройства. Это позволяет быстро изменить общий уровень звука без перехода между зонами и меню магнитолы.
Для базового управления воспроизведением предусмотрено нажатие на ручку: оно выполняет команду Play / Pause для поддерживаемого источника.
R5 подключается к сети NMEA 2000 через разъём Micro-C. В комплект поставки входит T-коннектор для подключения к существующей магистрали.
Благодаря размерам 60 × 60 × 52 мм контроллер занимает немного места. Для установки требуется одно монтажное отверстие диаметром 38,1 мм.
JL Audio R5 — это дополнительный орган управления, а не самостоятельный источник музыки. Для работы требуется совместимое головное устройство и правильно организованная сеть NMEA 2000.
Ключевые преимущества
Восемь особенностей JL Audio R5
Общая громкость всех аудиозон
R5 изменяет громкость всех аудиозон одного совместимого головного устройства, обеспечивая быстрое общее управление.
Воспроизведение и пауза
Нажатие на ручку отправляет команду Play / Pause. Выполнение зависит от возможностей подключённого источника.
Подключение к судовой сети
Контроллер использует NMEA 2000 и оснащён одним разъёмом Micro-C. T-коннектор входит в комплект поставки.
Минимум места на панели
Лицевая часть размером 60 × 60 мм подходит для размещения рядом с картплоттером и другими органами управления судном.
Одно монтажное отверстие
Для установки требуется отверстие диаметром 1,5 дюйма (около 38,1 мм). Два крепёжных винта входят в комплект.
Защищённая лицевая поверхность
Поверхность управления имеет рейтинг IPX7 при правильной установке. Защита всего корпуса отдельно не заявлена.
Питание 10,8–16 В
Контроллер рассчитан на низковольтную электрическую систему судна. Максимальный заявленный ток — 110 мА.
Single-Knob Control
1 ручка
Регулировка общей громкости
поворотом и управление
воспроизведением нажатием.
Два основных действия без сложного меню
Основной принцип JL Audio R5 — предоставить пользователю наиболее востребованные аудиокоманды в одном компактном устройстве.
Для изменения громкости достаточно повернуть ручку. Контроллер воздействует на все аудиозоны одного совместимого головного устройства.
Нажатие на ручку используется для воспроизведения или паузы.
- большая поворотная ручка;
- простое управление громкостью;
- регулировка всех зон одного устройства;
- Play / Pause нажатием;
- не требуется отдельный дисплей R5;
- подключение через NMEA 2000;
- компактная установка на панели.
Важно: R5 не заявлен как контроллер независимой регулировки каждой зоны. Его основная функция — общая громкость всех зон одного головного устройства.
NMEA 2000® Integration
Интеграция в судовую сеть NMEA 2000
JL Audio R5 подключается к существующей судовой сети NMEA 2000. Для подключения предусмотрен один порт с разъёмом Micro-C.
В стандартный комплект включён T-коннектор, позволяющий организовать точку подключения к магистрали NMEA 2000.
Контроллер передаёт поддерживаемые команды управления аудиосистемой через сеть. При этом головное устройство должно быть совместимо с R5 и соответствующими командами.
Заявленная сетевая нагрузка составляет LEN 2 (100 мА). Отдельно в общих характеристиках указан максимальный потребляемый ток 110 мА. Эти значения приведены производителем как разные параметры.
Для корректной работы сеть NMEA 2000 должна иметь соответствующее питание, магистраль, терминаторы и кабели согласно требованиям стандарта и инструкции производителя.
NMEA 2000 / Micro-C
LEN 2
Нагрузка на сеть NMEA 2000 —
100 мА по заявленному
показателю LEN.
Проводное управление через единую сеть
В отличие от беспроводных пультов, R5 использует физическое подключение к NMEA 2000.
Это позволяет разместить контроллер в удобной точке поста управления и передавать команды совместимому головному устройству через судовую сеть.
- один порт NMEA 2000;
- разъём Micro-C;
- LEN 2 (100 мА);
- максимальный ток 110 мА;
- питание 10,8–16 В DC;
- T-коннектор в комплекте;
- совместимое головное устройство обязательно.
R5 не является сетевым шлюзом, картплоттером или самостоятельным аудиоплеером. Его назначение — управление поддерживаемыми функциями магнитолы.
Compact Dash Installation
Компактный монтаж на приборной панели
Лицевая часть 60 × 60 мм
Компактные габариты позволяют разместить контроллер на панели, не занимая пространство, необходимое для основных приборов.
Глубина устройства 52 мм
При выборе места учитывайте заявленную глубину корпуса, подключение разъёма и необходимое пространство для кабеля.
Отверстие диаметром 38,1 мм
Производитель указывает необходимость одного отверстия диаметром 1,5 дюйма. Перед сверлением проверьте монтажный шаблон и зазоры.
Два крепёжных винта
В комплект входят два винта для монтажа. Установка должна выполняться в соответствии с документацией производителя.
Marine Protection
IPX7
Степень защиты поверхности
управления при правильной
установке.
Защищённая поверхность управления
JL Audio R5 предназначен для использования в морской среде. Производитель указывает рейтинг IPX7 для поверхности управления при правильном монтаже.
Это важно для устройства, расположенного на панели катера, где возможны брызги и попадание воды.
При этом IPX7 в предоставленных характеристиках относится именно к control surface, а не автоматически ко всему корпусу, задней части и разъёмам.
- морское назначение;
- IPX7 для поверхности управления;
- рейтинг действителен при правильной установке;
- рабочая температура от 0 до +50 °C;
- проводное подключение Micro-C;
- необходима защита тыльной части по инструкции.
Важно: не следует считать, что задняя часть контроллера и соединения имеют ту же степень защиты IPX7.
Практическое применение
Где особенно удобен JL Audio R5
Контроллер позволяет быстро изменить громкость всех зон совместимой магнитолы, не открывая аудиоменю картплоттера.
Для установки требуется небольшое монтажное отверстие, поэтому R5 подходит для панелей с ограниченным свободным пространством.
При подтверждённой совместимости R5 можно использовать как дополнительный проводной орган управления аудиосистемой.
Technical Specifications
Технические характеристики JL Audio R5
| Общие характеристики | |
| Производитель | JL Audio® |
| Модель | R5 |
| Тип устройства | Морской контроллер громкости и воспроизведения |
| Способ управления | Поворотная ручка с нажатием |
| Управление громкостью | Все аудиозоны одного совместимого головного устройства |
| Управление воспроизведением | Play / Pause нажатием |
| Высота | 60 мм (2,35") |
| Ширина | 60 мм (2,35") |
| Глубина | 52 мм (2,04") |
| Диаметр монтажного отверстия | 1,5" (около 38,1 мм) |
| Защита поверхности управления | IPX7 при правильной установке |
| Рабочая температура | От 0 до +50 °C |
| Гарантия производителя | 1 год |
| Электрические характеристики | |
| Напряжение питания | 10,8–16 В DC |
| Максимальный потребляемый ток | 110 мА |
| Безопасное расстояние до компаса | 100 мм (3,94") |
| Сетевые интерфейсы | |
| Сетевой интерфейс | NMEA 2000® |
| Количество портов NMEA 2000 | 1 |
| Тип разъёма | Micro-C |
| NMEA 2000 LEN | 2 (100 мА) |
| Подключение к магистрали | Через совместимый T-коннектор |
| T-коннектор в комплекте | Да |
| Назначение и ограничения | |
| Самостоятельное воспроизведение музыки | Нет, требуется совместимое головное устройство |
| Встроенный усилитель | Не заявлен |
| Встроенный дисплей | Не заявлен |
| Независимая регулировка отдельных зон | Не заявлена; указано управление всеми зонами одного устройства |
| Совместимые головные устройства | Необходимо уточнять по документации JL Audio |
In the Box
Комплектация JL Audio R5
| Комплект поставки | |
| [ 01 ] JL Audio R5 | Контроллер громкости морской аудиосистемы |
| [ 02 ] NMEA 2000 T-Connector | Т-коннектор для подключения к сети NMEA 2000 |
| [ 03 ] Mounting Screws | 2 крепёжных винта |
| [ 04 ] Documentation | Документация производителя |
Головное устройство, акустика, усилители, картплоттер, источник питания, кабели и другие компоненты магистрали NMEA 2000, кроме указанного T-коннектора, не перечислены в стандартной комплектации.
Installation Guide
Что учитывать при установке JL Audio R5
Проверьте совместимость магнитолы
До покупки и монтажа убедитесь, что головное устройство поддерживает управление через JL Audio R5. Наличие NMEA 2000 само по себе не гарантирует совместимость.
Подготовьте отверстие 1,5"
Выберите удобное место на панели и проверьте пространство за ней. Монтажное отверстие — 38,1 мм по заявленному диаметру 1,5 дюйма.
Закрепите контроллер
Используйте штатные крепёжные элементы и следуйте инструкции, чтобы обеспечить правильное прилегание поверхности управления.
Подключите к NMEA 2000
Используйте Micro-C и входящий в комплект T-коннектор. Убедитесь, что сеть организована и запитана правильно.
Проверьте параметры питания
Заявленный диапазон составляет 10,8–16 В DC. Учитывайте LEN 2 и требования сети к электропитанию.
Проверьте команды управления
После подключения проверьте регулировку общей громкости и команду Play / Pause с поддерживаемым источником воспроизведения.
!
Важные особенности перед покупкой
1. Это не магнитола. JL Audio R5 не воспроизводит музыку самостоятельно. Он предназначен для управления совместимым головным устройством.
2. Совместимость обязательна. Перед покупкой необходимо проверить поддержку R5 конкретной моделью магнитолы. Одного наличия разъёма NMEA 2000 недостаточно.
3. Управление всеми зонами. R5 предназначен для регулировки громкости всех аудиозон одного головного устройства. Независимое управление отдельными зонами в характеристиках не заявлено.
4. Play / Pause. Команда выполняется при поддержке подключённым источником и головным устройством.
5. Защита IPX7. Указана для поверхности управления при правильной установке, а не для всего устройства.
6. Монтаж. Требуется отверстие диаметром 1,5 дюйма и достаточно места для глубины корпуса и подключения кабеля.
7. Электропитание. Рабочий диапазон — 10,8–16 В DC. Подключение к 24 В напрямую недопустимо.
8. Сеть NMEA 2000. T-коннектор входит в комплект, однако остальные необходимые компоненты сети должны присутствовать в системе судна либо приобретаться отдельно.
Frequently Asked Questions
Частые вопросы о JL Audio R5
Что такое JL Audio R5?
Это морской проводной
контроллер громкости
и воспроизведения,
подключаемый к сети
NMEA 2000.
Для чего нужен JL Audio R5?
Для быстрого изменения
общей громкости
всех аудиозон
одного совместимого
головного устройства
и выполнения
команды Play / Pause.
Является ли R5 самостоятельной магнитолой?
Нет. Контроллер
не является
самостоятельным
источником аудио.
Есть ли в R5 встроенный усилитель?
Встроенный аудиоусилитель
не заявлен.
Как управлять громкостью?
Поворачивать
большую ручку
контроллера.
Как поставить музыку на паузу?
Нажать на ручку.
Команда Play / Pause
должна поддерживаться
подключённой системой.
Какими аудиозонами управляет R5?
Всеми аудиозонами
одного совместимого
головного устройства.
Можно ли регулировать каждую зону отдельно?
Такая возможность
не заявлена.
Производитель указывает
общую регулировку
всех зон одного устройства.
Может ли R5 управлять двумя магнитолами сразу?
Производитель заявляет
управление аудиозонами
одного головного устройства.
Управление двумя
магнитолами одновременно
не подтверждено.
Через какой интерфейс подключается R5?
Через NMEA 2000.
Какой разъём установлен на контроллере?
Micro-C для сети
NMEA 2000.
Сколько портов NMEA 2000 у R5?
Один порт.
Какой LEN у JL Audio R5?
LEN 2, что соответствует
заявленной сетевой
нагрузке 100 мА.
Какой максимальный ток потребления?
110 мА.
Почему указаны 100 мА и 110 мА?
100 мА приведены
как значение NMEA 2000
LEN 2, а 110 мА —
как максимальный
потребляемый ток.
Это разные заявленные
параметры.
Входит ли T-коннектор в комплект?
Да. Один T-коннектор
NMEA 2000 включён
в комплектацию.
Нужна ли сеть NMEA 2000 для работы?
Да. R5 предназначен
для подключения
к сети NMEA 2000.
Будет ли R5 работать с любой магнитолой NMEA 2000?
Совместимость необходимо
проверять отдельно.
Наличие NMEA 2000
не гарантирует поддержку
всех команд R5.
Поддерживает ли R5 Bluetooth?
Bluetooth в предоставленных
характеристиках
не заявлен.
R5 использует
проводное подключение
NMEA 2000.
Есть ли у R5 Wi-Fi?
Wi-Fi не заявлен.
Есть ли у R5 дисплей?
Дисплей не заявлен.
Управление выполняется
поворотной ручкой.
Какие размеры контроллера?
60 × 60 × 52 мм.
Какой диаметр монтажного отверстия?
1,5 дюйма,
приблизительно 38,1 мм.
Можно ли установить R5 на приборной панели?
Да. Производитель
предусматривает
фронтальный монтаж
на приборной панели.
Сколько крепёжных винтов входит в комплект?
Два.
Какой класс влагозащиты у R5?
IPX7 для поверхности
управления при
правильной установке.
Защищён ли весь корпус по IPX7?
Такой показатель
для всего корпуса
не заявлен.
IPX7 относится
к поверхности управления.
Можно ли мыть контроллер струёй воды?
Следует соблюдать
инструкции производителя
по уходу и установке.
IPX7 поверхности
не означает
разрешения направлять
воду на заднюю часть
и соединения.
Подходит ли R5 для морского использования?
Да. Контроллер
предназначен
для морских аудиосистем.
Какая рабочая температура?
От 0 до +50 °C.
Какое напряжение питания требуется?
10,8–16 В
постоянного тока.
Можно ли подключить R5 напрямую к 24 В?
Нет. 24 В
превышает заявленный
диапазон питания.
Какое безопасное расстояние до компаса?
100 мм.
Можно ли использовать R5 без картплоттера?
Отдельный картплоттер
не указан как обязательный.
Нужны совместимое
головное устройство
и сеть NMEA 2000.
Можно ли использовать R5 с магнитолой скрытого монтажа?
Это зависит
от совместимости
конкретной модели
головного устройства.
Перед покупкой
следует проверить
документацию производителя.
Есть ли у R5 линейные аудиовыходы?
Линейные аудиовыходы
не заявлены.
R5 предназначен
для передачи команд
управления.
Можно ли подключить динамики непосредственно к R5?
Нет. Контроллер
не является
усилителем для динамиков.
Можно ли переключать треки ручкой R5?
В предоставленных
характеристиках
заявлены регулировка
громкости и Play / Pause.
Переключение треков
не подтверждено.
Можно ли выбирать источник музыки через R5?
Выбор источника
в заявленном перечне
функций не указан.
Можно ли управлять настройками эквалайзера?
Управление эквалайзером
не заявлено.
Есть ли у контроллера подсветка?
Информация о подсветке
в предоставленных
характеристиках отсутствует.
Как подключается R5 к сети?
Через разъём Micro-C
к правильно организованной
магистрали NMEA 2000.
T-коннектор включён
в комплект.
Входит ли кабель ответвления NMEA 2000 в комплект?
Отдельный кабель
ответвления
в предоставленном
перечне комплектации
не указан.
Входит ли головное устройство в комплект?
Нет. В комплект
входит только
контроллер R5,
T-коннектор,
два винта
и документация.
Нужны ли дополнительные сетевые компоненты?
Это зависит
от существующей
сети NMEA 2000.
При отсутствии
готовой магистрали
могут потребоваться
кабели, питание,
терминаторы
и другие компоненты.
Какой гарантийный срок JL Audio R5?
Производитель указывает
гарантию 1 год
с учётом применимых
условий обслуживания.
Что входит в комплект поставки?
Контроллер JL Audio R5,
T-коннектор NMEA 2000,
два крепёжных винта
и документация.
Кому подойдёт JL Audio R5?
Владельцам катеров
и яхт с совместимой
аудиосистемой,
которым нужен
компактный проводной
регулятор общей громкости
с кнопкой Play / Pause.
JL Audio® R5 — морской проводной контроллер громкости и воспроизведения для одного совместимого головного устройства. Управление осуществляется поворотной ручкой с функцией нажатия Play / Pause.
Контроллер подключается к сети NMEA 2000 через один порт Micro-C. Заявленная нагрузка — LEN 2 (100 мА). Максимальный потребляемый ток — 110 мА.
Размеры — 60 × 60 × 52 мм. Монтажное отверстие — 1,5 дюйма (около 38,1 мм). Напряжение питания — 10,8–16 В DC. Рабочая температура — от 0 до +50 °C.
IPX7 относится к поверхности управления при правильной установке. Степень защиты задней части и разъёмов отдельно не подтверждена.
R5 не является самостоятельной магнитолой, усилителем или аудиоплеером. Для работы необходимы совместимое головное устройство и корректно организованная сеть NMEA 2000.
Комплектация: JL Audio R5, T-коннектор NMEA 2000, два крепёжных винта, документация. Гарантия производителя — 1 год.
Описание подготовлено на основании предоставленных характеристик производителя. Совместимость с конкретной моделью головного устройства необходимо подтвердить до покупки и установки.
Загрузка отзывов...
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
