Современная архитектура усиления
Выходной каскад класса D последнего поколения обеспечивает высокую мощность при компактных размерах устройства. Усилитель рассчитан на стабильную работу с нагрузкой от 2 Ом в четырёхканальном режиме.
Hertz HCP 4MDK
0
Арт. HCP 4MDK
Заводская гарантия
Описание
Четырёхканальный морской усилитель Hertz HCP 4MDK класса D с суммарной номинальной мощностью до 1000 Вт RMS, стабильной работой на нагрузку 2 Ом и возможностью мостового подключения. Мощность 4 × 150 Вт RMS при 4 Ом или 4 × 250 Вт RMS при 2 Ом, отношение сигнал/шум 105 дБ, регулируемые кроссоверы и защищённая от коррозии конструкция делают HCP 4MDK мощной основой аудиосистемы катера или яхты.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
HERTZ · HCP MARINE · CLASS D

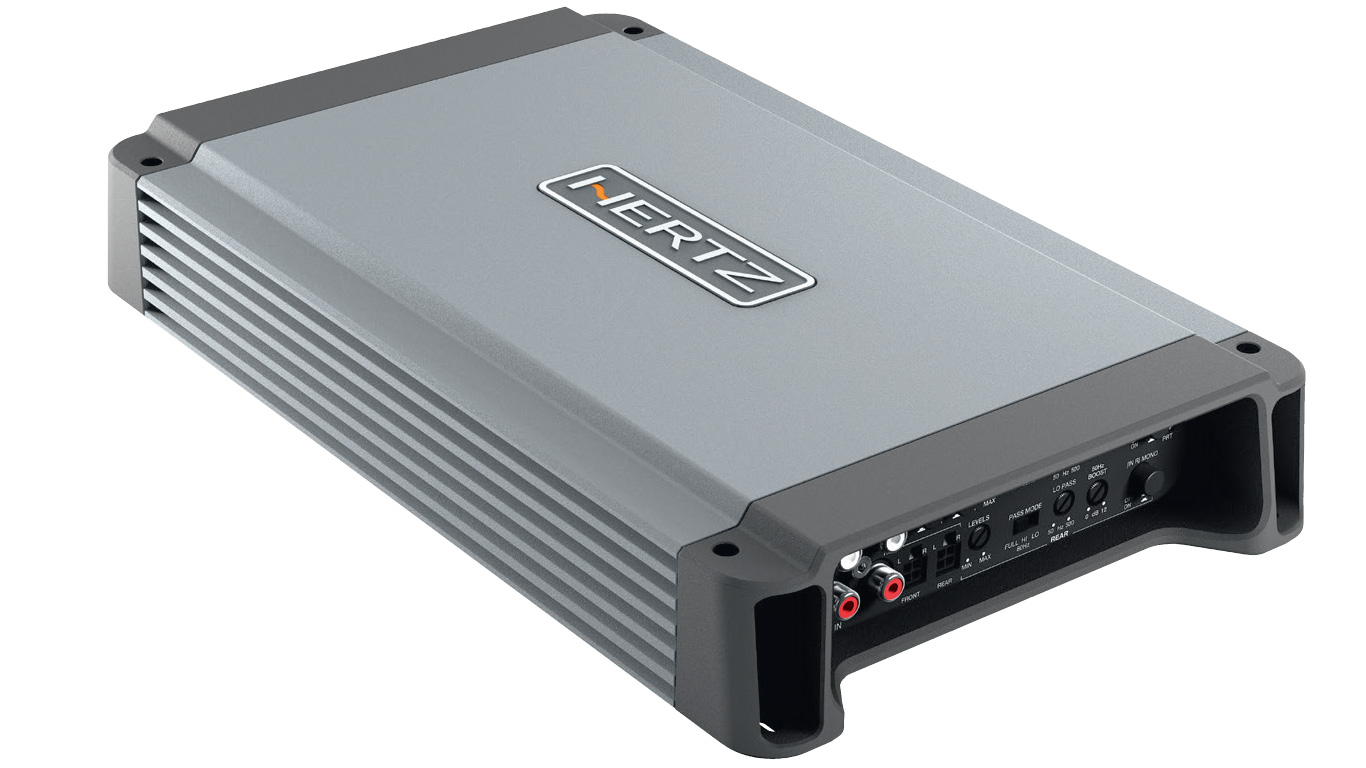

Hertz HCP 4MDK — мощность, которая раскрывает звук на воде
Четырёхканальный морской усилитель Hertz HCP 4MDK класса D с суммарной номинальной мощностью до 1000 Вт RMS, стабильной работой на нагрузку 2 Ом и возможностью мостового подключения. Мощность 4 × 150 Вт RMS при 4 Ом или 4 × 250 Вт RMS при 2 Ом, отношение сигнал/шум 105 дБ, регулируемые кроссоверы и защищённая от коррозии конструкция делают HCP 4MDK мощной основой аудиосистемы катера или яхты.
1000 Вт суммарная мощность RMS при 2 Ом
4 × 150 Вт RMS при 4 Ом
4 × 250 Вт RMS при 2 Ом
105 дБ отношение сигнал/шум
Hertz HCP Marine
Высокая мощность. Чистое звучание. Морская надёжность.
Hertz HCP 4MDK — четырёхканальный усилитель морской серии HCP M, разработанный для мощных аудиосистем катеров, моторных лодок и яхт. Современная архитектура класса D обеспечивает высокую выходную мощность при компактных размерах корпуса.
Усилитель выдаёт 150 Вт RMS на канал при 4 Ом и 250 Вт RMS на канал при 2 Ом. В мостовом режиме доступны конфигурации с мощностью до 520 Вт RMS на канал при нагрузке 4 Ом.
Благодаря гибкой системе фильтров, высокоуровневым и линейным входам, переключаемым моно-режимам и функции Bass Boost HCP 4MDK подходит как для двухзонной стереосистемы, так и для подключения акустики совместно с сабвуфером.
Морская конструкция включает антикоррозионную защиту электронных компонентов, алюминиевый теплоотводящий корпус и системы защиты от короткого замыкания и перегрева.
Ключевые преимущества
Мощный четырёхканальный усилитель класса D
До 1000 Вт RMS
При питании 14,4 В и нагрузке 2 Ом усилитель обеспечивает 4 × 250 Вт RMS. Такой запас мощности позволяет использовать HCP 4MDK с мощной морской акустикой.
Отношение сигнал/шум 105 дБ
Высокое отношение сигнал/шум 105 дБ способствует чистому воспроизведению музыки с низким уровнем фоновых шумов. Коэффициент демпфирования 200 обеспечивает контроль движения диффузоров акустики.
Мостовое подключение
Поддержка мостового режима позволяет объединять каналы для подключения сабвуфера или создания мощной двухканальной системы с выходной мощностью 520 Вт RMS на каждый мостовой канал при 4 Ом.
Maximum RMS Power
1000 W
Суммарная номинальная мощность четырёх каналов при нагрузке 2 Ом и напряжении питания 14,4 В.
Энергия для мощной морской акустики
HCP 4MDK обеспечивает серьёзный запас мощности для акустических систем, которым необходимо сохранять динамику и разборчивость звучания в условиях открытой воды.
В зависимости от конфигурации подключения усилитель может работать в четырёхканальном, трёхканальном или двухканальном мостовом режиме.
- 4 × 150 Вт RMS при 4 Ом;
- 4 × 250 Вт RMS при 2 Ом;
- 2 × 150 Вт + 520 Вт RMS при 4 Ом;
- 2 × 250 Вт при 2 Ом + 520 Вт при 4 Ом;
- 2 × 520 Вт RMS в мостовом режиме при 4 Ом.
Гибкость подключения
Несколько конфигураций аудиосистемы
Подключение четырёх акустических систем с мощностью до 150 Вт RMS при 4 Ом или 250 Вт RMS при 2 Ом на канал.
Два канала для основной акустики и один мостовой канал мощностью 520 Вт RMS при 4 Ом для сабвуфера.
Два мостовых канала по 520 Вт RMS при нагрузке 4 Ом для мощной акустики или подходящей низкочастотной системы.
Обработка звука
Регулируемые фильтры и усиление баса
Фильтр высоких частот HPF
Регулируемый фильтр высоких частот с диапазоном от 50 до 3200 Гц и крутизной 12 дБ/окт. Позволяет ограничить низкочастотную нагрузку на основные динамики. Настройка предусмотрена для групп FRONT и REAR.
Фильтр низких частот LPF
Фильтр LPF регулируется в диапазоне 50–3200 Гц с крутизной 12 дБ/окт. Он позволяет ограничивать высокочастотную составляющую сигнала, в том числе при подключении сабвуфера.
Усиление баса до +12 дБ
Функция Bass Boost позволяет повысить уровень низких частот в области 50 Гц. Доступный диапазон усиления составляет от 0 до +12 дБ. Настройку необходимо выполнять с учётом возможностей акустики.
Переключаемый моно-режим
Для групп FRONT и REAR предусмотрено независимое переключение моно-режима. Это расширяет возможности подключения и позволяет использовать усилитель в различных схемах построения бортовой аудиосистемы.
Совместимость

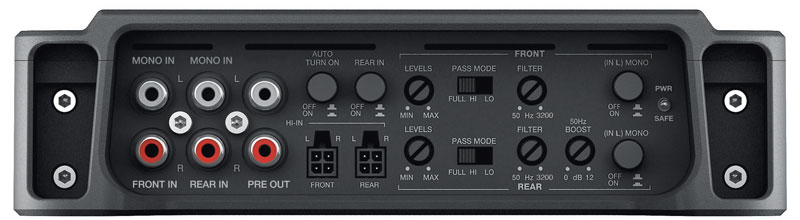

Подключение к разным источникам аудио
Линейные входы RCA
Входы Pre-In позволяют подключить морской ресивер или другое совместимое устройство с линейными аудиовыходами. Чувствительность регулируется в диапазоне 0,2–5 В RMS.
Высокоуровневые входы
Входы Speaker-In предназначены для подключения источников с усиленными акустическими выходами. Диапазон входной чувствительности составляет 0,8–20 В RMS.
Автоматическое включение
Переключаемая функция ART — Automatic Remote Turn-On/Off — позволяет автоматически включать и выключать усилитель при использовании высокоуровневого подключения Speaker-In к совместимому источнику с мостовыми выходами BTL.
Подавление электромагнитных помех
Специальная балансная входная схема разработана для уменьшения влияния электромагнитных помех на аудиосигнал. Это особенно важно на судах с большим количеством электрического оборудования.
Signal Quality
105 dB
Отношение сигнал/шум по методике A-weighted при уровне сигнала 1 В.
Высокая мощность без лишнего шума
HCP 4MDK сочетает мощный выходной каскад с характеристиками, необходимыми для качественного воспроизведения музыки.
Отношение сигнал/шум 105 дБ, коэффициент демпфирования 200 и частотный диапазон 10 Гц – 35 кГц создают техническую основу для динамичного и детализированного звучания.
- отношение сигнал/шум 105 дБ;
- коэффициент демпфирования 200;
- полоса частот 10 Гц – 35 кГц;
- THD 0,3% при указанных условиях измерения;
- балансная входная схема для подавления помех.
Морская конструкция
Защита электроники в сложных условиях
Защита от коррозии
Электронные компоненты размещены на печатных платах морского исполнения с защитным эпоксидным покрытием. Оно помогает уменьшать риск коррозии при эксплуатации во влажной среде.
Испытания соляным туманом
Усилитель проходит испытания воздействием соляного тумана в соответствии с ASTM B117. Такие испытания используются для оценки коррозионной стойкости материалов и компонентов.
Алюминиевый теплоотвод
Корпус выполнен с использованием экструдированного алюминиевого радиатора. Тепло от электронных компонентов передаётся на теплоотводящую конструкцию и рассеивается через боковые поверхности усилителя.
Защита от перегрева и КЗ
Встроенные системы защиты реагируют на перегрев и короткое замыкание. Предусмотрен автоматический сброс защиты после устранения соответствующих аварийных условий.
Испытания Hertz Marine
Подготовлен к реальным условиям эксплуатации
Конструкция разработана и испытана с учётом воздействия солнечного излучения и солёной морской атмосферы.
Производитель заявляет испытания на вибрации, высокие и низкие температуры, а также термические перепады.
Заявлена степень защиты IPX2 при вертикальном монтаже с разъёмами, направленными вниз. Это не означает защиту от водяных струй.
Marine Installation
IPX2
Степень защиты от капающей воды при предусмотренном производителем вертикальном монтаже разъёмами вниз.
Морская защита с правильной установкой
Hertz HCP 4MDK разработан для морских аудиосистем, однако условия его установки имеют принципиальное значение.
Производитель указывает соответствие IPX2 при вертикальном размещении усилителя с направленными вниз соединительными разъёмами. Усилитель не предназначен для погружения в воду или прямого воздействия мощных водяных струй.
- IPX2 при заданной ориентации монтажа;
- разъёмы направлены вниз;
- платы с защитным эпоксидным покрытием;
- испытания соляным туманом ASTM B117;
- необходимы вентиляция и защищённое место установки.

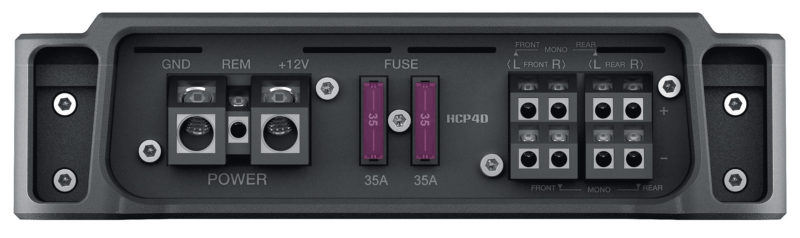

Электропитание
Рассчитан на мощную бортовую аудиосистему
Питание от бортовой сети
Рабочее напряжение питания составляет 11–15 В постоянного тока. Усилитель предназначен для соответствующих низковольтных бортовых электросистем. Для сетей 24 В прямое подключение не допускается.
Предохранители и потребление
Производителем указаны два предохранителя по 35 А. Потребление при максимальной музыкальной мощности, нагрузке 2 Ом и питании 14,4 В составляет 40 А. Сечение проводки и защиту цепи необходимо подбирать по инструкции.
!
Важные условия установки и подключения.
Hertz HCP 4MDK рассчитан на питание от сети постоянного тока 11–15 В. Минимальная допустимая нагрузка составляет 2 Ом на канал в четырёхканальном режиме и 4 Ом на мостовой канал. При трёхканальном подключении допускается конфигурация 2 Ом + 2 Ом + 4 Ом.
Степень защиты IPX2 заявлена только при вертикальном монтаже с разъёмами, направленными вниз. Необходимо предусмотреть вентиляцию корпуса, защиту электрических соединений и надлежащее крепление усилителя. Перед подключением следует проверить схему мостового режима, полярность и требования к электропроводке в официальной инструкции.
Степень защиты IPX2 заявлена только при вертикальном монтаже с разъёмами, направленными вниз. Необходимо предусмотреть вентиляцию корпуса, защиту электрических соединений и надлежащее крепление усилителя. Перед подключением следует проверить схему мостового режима, полярность и требования к электропроводке в официальной инструкции.
Технические характеристики
Характеристики Hertz HCP 4MDK
| Общие характеристики | |
| Производитель | Hertz |
| Модель | HCP 4MDK |
| Серия | HCP Marine |
| Тип устройства | Морской усилитель мощности |
| Количество каналов | 4 |
| Класс усиления | Class D |
| Суммарная заявленная мощность RMS | 1000 Вт |
| Мостовой режим | Да |
| Регулируемый кроссовер | Да |
| Электропитание | |
| Напряжение питания | 11–15 В DC |
| Предохранители | 2 × 35 А |
| Ток холостого хода | 1,6 А |
| Ток в выключенном состоянии | 0,05 мА |
| Потребление при 14,4 В, 2 Ом, максимальной музыкальной мощности | 40 А |
| Вход Remote IN | 4–16 В DC / 1 мА |
| Автоматическое включение ART | Да, переключаемое, через Speaker-In при совместимом BTL-источнике |
| Мощность RMS при 14,4 В, THD 1% | |
| 4 канала, нагрузка 4 Ом | 4 × 150 Вт RMS |
| 4 канала, нагрузка 2 Ом | 4 × 250 Вт RMS |
| 3 канала, нагрузка 4 Ом | 2 × 150 Вт + 1 × 520 Вт RMS |
| 3 канала, нагрузка 2 Ом + 2 Ом + 4 Ом | 2 × 250 Вт + 1 × 520 Вт RMS |
| 2 канала, мостовой режим, 4 Ом | 2 × 520 Вт RMS |
| Мощность RMS при 14,4 В, THD 10% | |
| 4 канала, нагрузка 4 Ом | 4 × 150 Вт RMS |
| 4 канала, нагрузка 2 Ом | 4 × 250 Вт RMS |
| 3 канала, нагрузка 4 Ом | 2 × 150 Вт + 1 × 520 Вт RMS |
| 3 канала, нагрузка 2 Ом + 2 Ом + 4 Ом | 2 × 250 Вт + 1 × 520 Вт RMS |
| 2 канала, мостовой режим, 4 Ом | 2 × 520 Вт RMS |
| Допустимая нагрузка | |
| Минимальная нагрузка, 4 канала | 2 Ом на канал |
| Минимальная нагрузка, 3 канала | 2 Ом + 2 Ом + 4 Ом |
| Минимальная нагрузка, 2 канала | 4 Ом на мостовой канал |
| Параметры усилительного каскада | |
| THD при 100 Гц, 4 Ом, 70% номинальной мощности | 0,3% |
| Частотный диапазон (-3 дБ, 2 В RMS, 4 Ом) | 10 Гц – 35 кГц |
| Отношение сигнал/шум, A-weighted, при 1 В | 105 дБ |
| Коэффициент демпфирования при 100 Гц, 4 Ом | 200 |
| Входы и чувствительность | |
| Типы входов | PRE IN / SPEAKER IN |
| Чувствительность Pre-In | 0,2–5 В RMS |
| Чувствительность Speaker-In | 0,8–20 В RMS |
| Балансная входная схема | Да, для подавления электромагнитных помех |
| Сквозной линейный выход Pre-Out FRONT | Да, полнодиапазонный |
| Кроссоверы и настройка звука | |
| Регулируемый кроссовер | Да |
| FRONT HPF | FULL / 50–3200 Гц, 12 дБ/окт. |
| FRONT LPF | FULL / 50–3200 Гц, 12 дБ/окт. |
| REAR HPF | FULL / 50–3200 Гц, 12 дБ/окт. |
| REAR LPF | FULL / 50–3200 Гц, 12 дБ/окт. |
| FRONT Mono | Да, включение/выключение |
| REAR Mono | Да, включение/выключение |
| Bass Boost | 0–12 дБ на 50 Гц, выбор переключателем |
| Регулировка фазы | Не предусмотрена |
| Морская защита и конструкция | |
| Степень влагозащиты | IPX2 при вертикальной установке разъёмами вниз |
| Испытания в соляном тумане | ASTM B117 |
| Защита печатных плат | Морское исполнение, эпоксидное покрытие |
| Материал теплоотводящей конструкции | Экструдированный алюминий |
| Защита от короткого замыкания | Да, с автоматическим сбросом |
| Тепловая защита | Да, с автоматическим сбросом |
| Испытания на внешние воздействия | УФ, соляной туман, вибрации, высокие и низкие температуры, термический удар, пыль |
| Размеры и вес | |
| Dimension A | 315 мм |
| Dimension B | 291 мм |
| Dimension C | 190 мм |
| Dimension D | 166 мм |
| Dimension E | 50 мм |
| Вес | 2,73 кг |
Вопросы и ответы
Частые вопросы о Hertz HCP 4MDK
Что представляет собой Hertz HCP 4MDK?
Hertz HCP 4MDK — четырёхканальный морской усилитель класса D с суммарной мощностью до 1000 Вт RMS при нагрузке 2 Ом. Поддерживает мостовое подключение, регулируемые фильтры HPF/LPF, Bass Boost и высокоуровневые входы.
Какая мощность у Hertz HCP 4MDK?
При питании 14,4 В усилитель обеспечивает 4 × 150 Вт RMS при 4 Ом или 4 × 250 Вт RMS при 2 Ом. В мостовом режиме доступны два канала по 520 Вт RMS при нагрузке 4 Ом.
Можно ли подключать акустику с сопротивлением 2 Ом?
Да. HCP 4MDK рассчитан на работу с нагрузкой 2 Ом на канал в четырёхканальном режиме. В мостовом режиме минимальная допустимая нагрузка составляет 4 Ом на мостовой канал.
Можно ли подключить сабвуфер?
Да. Усилитель поддерживает мостовое подключение, позволяющее получить до 520 Вт RMS при нагрузке 4 Ом. Возможна трёхканальная конфигурация с двумя каналами для акустики и одним мостовым каналом для сабвуфера.
Подходит ли HCP 4MDK для двухзонной аудиосистемы?
Да. Четыре канала позволяют организовать усиление двух стереозон, например в кокпите и на кормовой палубе. Управление источниками и громкостью зон зависит от используемого головного устройства и схемы подключения.
Какие фильтры есть в усилителе?
Для групп FRONT и REAR предусмотрены регулируемые фильтры высоких и низких частот HPF/LPF с диапазоном 50–3200 Гц и крутизной 12 дБ/окт.
Что такое Bass Boost в HCP 4MDK?
Bass Boost — функция усиления низких частот в области 50 Гц. Производитель указывает диапазон от 0 до +12 дБ. Избыточное усиление баса может привести к перегрузке акустики.
Можно ли подключить усилитель к магнитоле без RCA?
Да. HCP 4MDK оснащён высокоуровневыми входами Speaker-In с чувствительностью 0,8–20 В RMS. Это позволяет подключать совместимые головные устройства с акустическими выходами.
Что такое функция ART?
ART — Automatic Remote Turn-On/Off — переключаемая функция автоматического включения и выключения усилителя при подключении через Speaker-In к совместимому источнику с выходами BTL.
Какое питание необходимо для HCP 4MDK?
Рабочее напряжение составляет 11–15 В постоянного тока. Предусмотрены два предохранителя по 35 А. При максимальной музыкальной мощности и нагрузке 2 Ом производитель указывает потребление 40 А при 14,4 В.
Можно ли подключить HCP 4MDK к сети 24 В?
Нет, напрямую нельзя. Допустимое напряжение питания составляет 11–15 В DC. Для использования на судне с сетью 24 В требуется подходящее стабилизированное преобразование питания с учётом потребляемого тока и требований производителя.
Как усилитель защищён от коррозии?
Электронные платы имеют защитное эпоксидное покрытие. Усилитель также проходит испытания соляным туманом по ASTM B117. Это повышает устойчивость конструкции к морским условиям, но не исключает необходимости правильного монтажа.
Какая степень влагозащиты у Hertz HCP 4MDK?
Производитель заявляет IPX2 при вертикальной установке усилителя с разъёмами вниз. Это защита от капающей воды при определённых условиях испытаний, а не от погружения или сильных струй.
Есть ли защита от перегрева и короткого замыкания?
Да. Усилитель оснащён тепловой защитой и защитой от короткого замыкания с автоматическим сбросом после устранения аварийных условий.
Каковы размеры и вес усилителя?
В размерной схеме указаны значения: A — 315 мм, B — 291 мм, C — 190 мм, D — 166 мм, E — 50 мм. Вес усилителя составляет 2,73 кг. При планировании монтажа необходимо сверить расположение размеров с оригинальным чертежом.
Для каких аудиосистем подходит HCP 4MDK?
Усилитель подходит для мощных морских аудиосистем катеров и яхт, включая двухзонные стереосистемы, конфигурации с сабвуфером и двухканальные мостовые схемы. При подборе необходимо учитывать сопротивление акустики, мощность, питание и условия монтажа.
Hertz HCP 4MDK — четырёхканальный морской усилитель класса D с мощностью 4 × 150 Вт RMS при 4 Ом, 4 × 250 Вт RMS при 2 Ом и мостовым режимом 2 × 520 Вт RMS при 4 Ом. Поддерживает входы RCA и Speaker-In, регулируемые кроссоверы, Bass Boost и автоматическое включение ART.
Значения выходной мощности указаны производителем при напряжении 14,4 В и соответствующих сопротивлениях нагрузки. Суммарная мощность 1000 Вт RMS относится к четырёхканальному режиму при 2 Ом. В предоставленных данных таблицы мощности при THD 1% и THD 10% содержат одинаковые значения; они сохранены без изменения.
Степень защиты IPX2 действует при указанном производителем вертикальном монтаже с разъёмами вниз. Не допускается эксплуатация усилителя с прямым воздействием сильных водяных струй или погружением в воду. Устройство требует надлежащей вентиляции, защиты электрических соединений и корректного электропитания.
Характеристики приведены по предоставленным материалам производителя. Перед подключением необходимо проверить официальную инструкцию, допустимую нагрузку, схему мостового включения и требования к проводке. Информация не является публичной офертой.
