6 независимых цепей
Каждое из шести ответвлений получает отдельный плавкий предохранитель, что позволяет централизовать защиту нескольких потребителей.

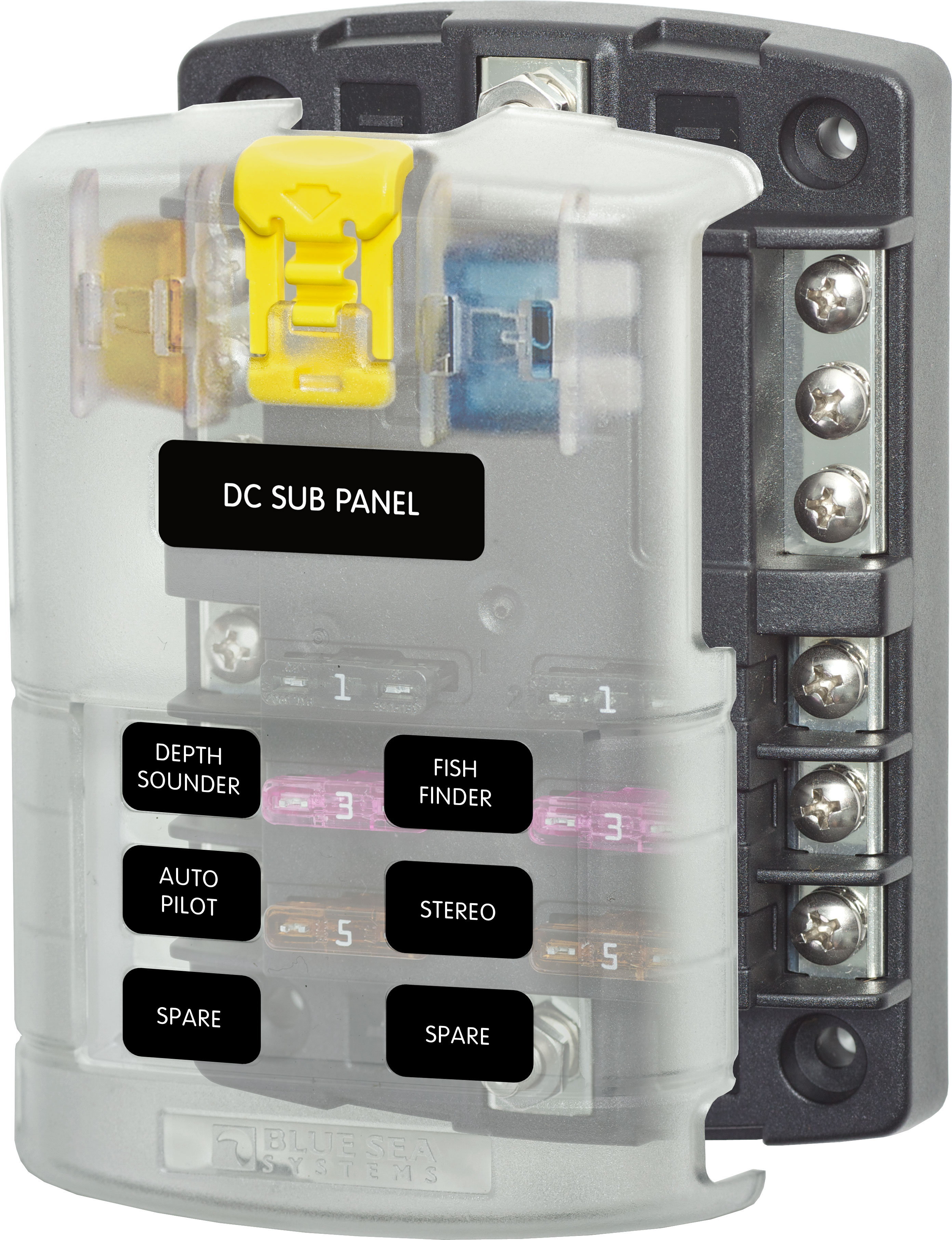

BlueSea ST Blade Fuse Block - 6 Circuits with Negative Bus and Cover 5025
0
Арт. 5025
Заводская гарантия
Описание
BlueSea ST Blade Fuse Block 5025 — компактный блок распределения и защиты бортовых цепей, рассчитанный на шесть отдельных предохранителей. Модель объединяет положительную распределительную шину, отрицательную шину и держатели предохранителей ATO®/ATC® в одном узле, что упрощает монтаж и обслуживание электрооборудования лодки или катера.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · ST BLADE · 5025
BlueSea ST Blade 5025 — 6 цепей с отрицательной шиной и крышкой
BlueSea ST Blade Fuse Block 5025 — компактный блок распределения и защиты бортовых цепей, рассчитанный на шесть отдельных предохранителей. Модель объединяет положительную распределительную шину, отрицательную шину и держатели предохранителей ATO®/ATC® в одном узле, что упрощает монтаж и обслуживание электрооборудования лодки или катера.
6
отдельных защищаемых электрических цепей
100 А
максимальная суммарная нагрузка на блок
30 А
максимальный ток отдельной цепи
32 V
максимальное рабочее напряжение DC
ST Blade Fuse Block
Шесть предохранителей в одном распределительном узле
BlueSea ST Blade Fuse Block 5025 предназначен для объединения ответвлений бортовой электросистемы и отдельных линейных предохранителей в одном удобном месте.
Вместо нескольких отдельных держателей предохранителей можно использовать один компактный блок на 6 электрических цепей, каждая из которых получает собственный предохранитель.
Встроенные положительная и отрицательная шины дополнительно упрощают разводку кабелей и позволяют аккуратно организовать как питание потребителей, так и их отрицательные подключения.
Основные возможности
Распределение, защита и организация проводки
Положительная распределительная шина
Питание распределяется через общую положительную шину со шпилькой #10-32.
Встроенная отрицательная шина
Модель 5025 имеет отрицательную шину со шпилькой #10-32, позволяющую организовать обратные проводники потребителей в том же блоке.
ATO® и ATC®
Используются распространённые быстродействующие ножевые предохранители форматов ATO® и ATC®. Предохранители приобретаются отдельно.
Consolidated Protection
6×
Шесть отдельных предохранителей в одном компактном распределительном блоке.
Меньше разрозненных держателей и проще обслуживание
ST Blade Fuse Block может использоваться как компактное и экономичное решение в ситуациях, когда на основной распределительной панели недостаточно свободных автоматических выключателей.
Производитель указывает, что один автоматический выключатель на основной панели может защищать питающий провод, идущий к ST Blade Fuse Block, после чего сам блок обеспечивает индивидуальные плавкие предохранители для подключённых потребителей.
- единая точка размещения предохранителей;
- 6 отдельных ответвлений;
- до 100 А суммарно на блок;
- до 30 А на отдельную цепь;
- положительная и отрицательная шины;
- максимальное напряжение 32 V DC.
Защитная крышка
Изоляция, быстрый доступ и маркировка цепей
Изоляция токоведущих частей
Поставляемая с моделью 5025 крышка, согласно данным производителя, соответствует требованиям ABYC/USCG к изоляции.
Кнопочная защёлка
Крышка оснащена простой кнопочной защёлкой, обеспечивающей быстрый доступ к предохранителям при обслуживании.
Хранение запасных предохранителей
В конструкции предусмотрено место для хранения двух запасных предохранителей.
Маркировка потребителей
В комплект блока с крышкой входят 20 этикеток для самостоятельной маркировки цепей. Крышка также имеет углубления под Blue Sea Systems Small Format Labels.
Контакты и подключение
Лужёные медные шины и винтовые терминалы
Лужёная медь
Шины и контакты держателей предохранителей выполнены из лужёной меди.
Шпильки шин
И положительная, и отрицательная шины оснащены шпильками #10-32.
Винтовые терминалы
Клеммные винты имеют размер #8-32 и оснащены невыпадающими звёздчатыми стопорными шайбами.
Совместимые наконечники
Поддерживаются кольцевые клеммы и вилочные наконечники типа snap fork.
Практическое применение
Удобное решение для бортовой электроники
Особенно удобен для потребителей, имеющих собственный выключатель и не требующих отдельного автоматического выключателя как элемента управления.
Несколько линий можно защитить в одном компактном блоке вместо установки отдельных держателей предохранителей.
Производителем заявлена возможность применения блока для 24-hour circuits — постоянно доступных цепей питания.
!
Предохранители в комплект не входят.
BlueSea 5025 принимает ATO® и ATC® fast acting blade fuses, однако сами предохранители приобретаются отдельно. Максимальные токовые характеристики зависят от применения правильно подобранных предохранителей и проводников для конкретной цепи. Производителем заявлено до 100 А на весь блок и до 30 А на отдельную цепь.
Характеристики
Технические характеристики BlueSea ST Blade Fuse Block 5025
| Основные характеристики | |
| Модель | 5025 |
| Серия | ST Blade |
| Количество цепей | 6 |
| Отрицательная шина | Да |
| Защитная крышка | Да |
| Тип предохранителей | ATO® / ATC® fast acting blade fuses |
| Предохранители в комплекте | Нет, приобретаются отдельно |
| Применение для 24-часовых цепей | Да |
| Электрические характеристики | |
| Максимальный ток на блок | 100 А |
| Максимальный ток на цепь | 30 А |
| Максимальное напряжение | 32 V DC |
| Положительная шина | #10-32 Stud |
| Отрицательная шина | #10-32 Stud |
| Клеммы и моменты затяжки | |
| Тип винтовых терминалов | #8-32 Screws with captive star lock washer |
| Рекомендуемый момент затяжки | 24 in-lb (2,71 Н·м) |
| Момент затяжки винтового терминала | 18 in-lb (2,03 Н·м) |
| Совместимые наконечники | Кольцевые или snap fork |
| Материалы и конструкция | |
| Материал шин | Лужёная медь |
| Материал контактов предохранителей | Лужёная медь |
| Хранение запасных предохранителей | 2 шт. |
| Маркировочные этикетки в комплекте | 20 шт. |
| Монтаж и масса | |
| Монтаж | Винт #8 (M4) |
| Вес | 0,55 lb (0,25 кг) |
FAQ
Частые вопросы о BlueSea ST Blade 5025
Для чего предназначен BlueSea ST Blade 5025?
Блок предназначен для централизованного распределения питания и размещения предохранителей для шести отдельных электрических цепей.
Сколько цепей поддерживает BlueSea 5025?
Модель рассчитана на 6 отдельных защищаемых электрических цепей.
Есть ли у модели отрицательная шина?
Да. BlueSea 5025 оснащён встроенной отрицательной шиной со шпилькой #10-32.
Есть ли положительная распределительная шина?
Да. Для подачи питания предусмотрена положительная распределительная шина со шпилькой #10-32.
Какие предохранители подходят для BlueSea 5025?
Блок принимает быстродействующие ножевые предохранители ATO® и ATC®.
Входят ли предохранители в комплект?
Нет. Производитель указывает, что предохранители приобретаются отдельно.
Какой максимальный ток у блока?
Максимальный заявленный ток составляет 100 А на весь блок и 30 А на отдельную цепь. Эти значения предполагают использование правильно подобранных предохранителей и проводников.
Какое максимальное напряжение поддерживается?
Максимальное рабочее напряжение — 32 V DC.
Можно ли использовать блок для постоянно запитанных цепей?
Да. Производителем указана возможность применения BlueSea 5025 для 24-hour circuits.
Для чего нужна крышка?
Крышка обеспечивает изоляцию токоведущих элементов, защищает область предохранителей, имеет кнопочную защёлку для быстрого доступа, места для двух запасных предохранителей и зоны для маркировки цепей.
Соответствует ли крышка требованиям ABYC/USCG?
Согласно предоставленной информации производителя, крышка соответствует требованиям ABYC/USCG к изоляции.
Сколько маркировочных этикеток входит в комплект?
Блоки с крышкой комплектуются 20 этикетками для самостоятельной маркировки цепей.
Какие клеммные наконечники можно использовать?
Производителем указана совместимость с кольцевыми и snap fork наконечниками.
Из какого материала изготовлены шины и контакты?
Шины и контакты предохранителей выполнены из лужёной меди.
Какой момент затяжки рекомендуется?
Recommended Torque составляет 24 in-lb (2,71 Н·м), а Screw Terminal Torque — 18 in-lb (2,03 Н·м).
Как крепится BlueSea ST Blade 5025?
Для монтажа предусмотрены винты размера #8 (M4).
Сколько весит BlueSea 5025?
Вес составляет 0,55 lb, или приблизительно 0,25 кг.
BlueSea ST Blade Fuse Block 5025 — шестицепной блок предохранителей с положительной распределительной шиной, встроенной отрицательной шиной и защитной крышкой.
Модель принимает быстродействующие ножевые предохранители ATO® и ATC®, рассчитана на максимальное напряжение 32 V DC, суммарный ток до 100 А и ток до 30 А на отдельную цепь.
Предохранители приобретаются отдельно. Максимальные токовые характеристики зависят от применения соответствующих номиналов предохранителей, правильно подобранных проводников и требований конкретной электрической системы.
