12 защищаемых цепей
Блок позволяет установить отдельный предохранитель для каждого из двенадцати ответвлений электрической системы.

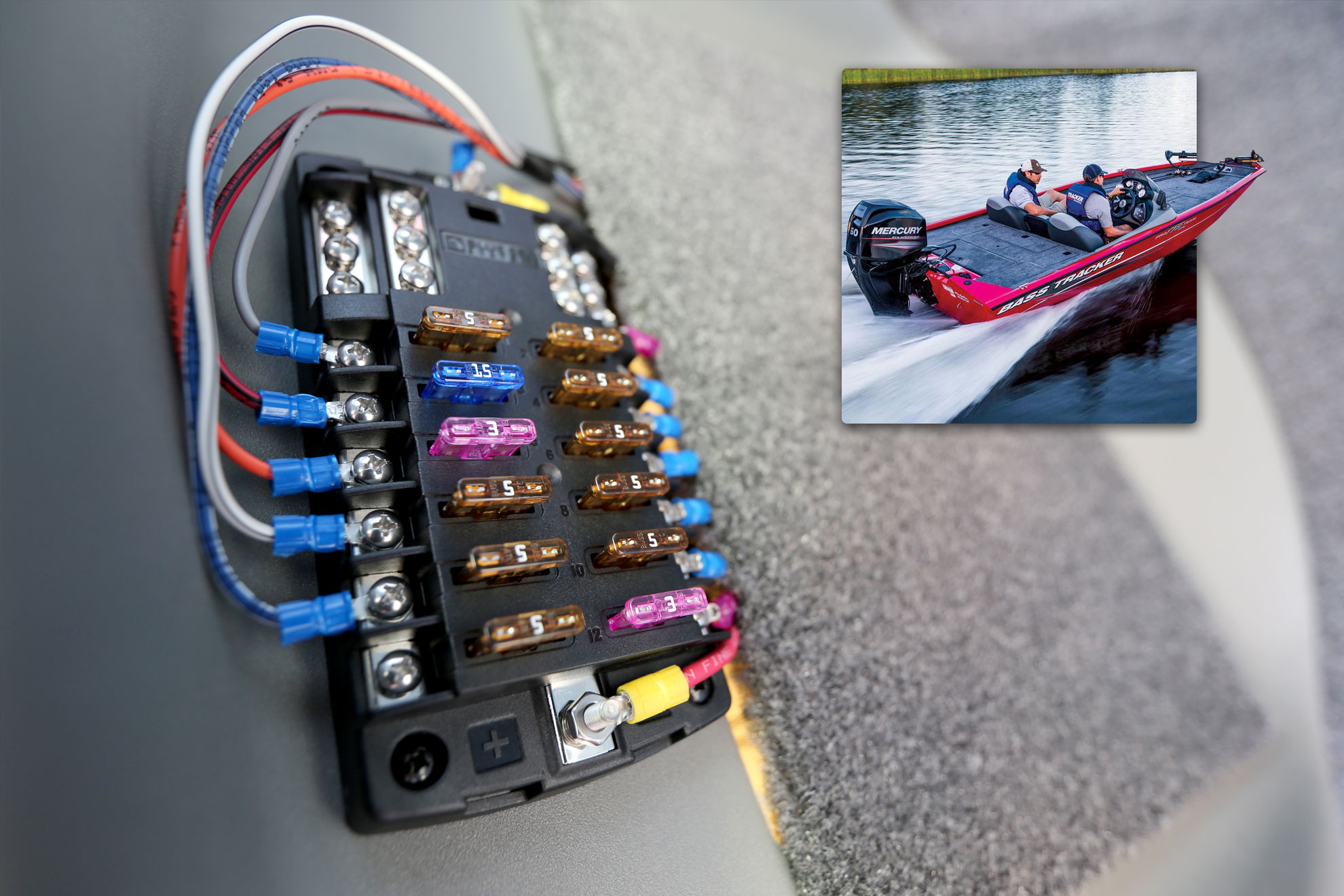

BlueSea ST Blade Fuse Block - 12 Circuits with Negative Bus and Cover 5026
0
Арт. 5026
Заводская гарантия
Описание
BlueSea ST Blade Fuse Block 5026 — распределительный блок предохранителей на 12 цепей для компактной и аккуратной организации бортовой электросистемы. Модель объединяет положительную распределительную шину, отрицательную шину, держатели ножевых предохранителей ATO®/ATC® и защитную крышку, позволяя централизовать защиту сразу двенадцати ответвлений.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · ST BLADE · 5026
BlueSea ST Blade 5026 — 12 цепей с отрицательной шиной и крышкой
BlueSea ST Blade Fuse Block 5026 — распределительный блок предохранителей на 12 цепей для компактной и аккуратной организации бортовой электросистемы. Модель объединяет положительную распределительную шину, отрицательную шину, держатели ножевых предохранителей ATO®/ATC® и защитную крышку, позволяя централизовать защиту сразу двенадцати ответвлений.
12
отдельных защищаемых электрических цепей
100 А
максимальная суммарная нагрузка на блок
30 А
максимальный ток отдельной цепи
32 V
максимальное рабочее напряжение DC
ST Blade Fuse Block
Централизованная защита двенадцати бортовых цепей
BlueSea ST Blade Fuse Block 5026 предназначен для объединения ответвлений бортовой электросистемы и их отдельных плавких предохранителей в одном компактном распределительном блоке.
Модель рассчитана на 12 электрических цепей, что позволяет разместить в одной точке защиту большого количества потребителей — от навигационного и рыболовного оборудования до вспомогательной электроники.
Наличие положительной распределительной и отрицательной шин помогает организовать подключение потребителей без необходимости устанавливать отдельную шину отрицательного потенциала рядом с блоком предохранителей.
Основные возможности
12 цепей, две шины и единая точка обслуживания
Положительная распределительная шина
Общая положительная шина распределяет входное питание между предохранительными позициями и оснащена шпилькой #10-32.
Встроенная отрицательная шина
Отрицательная шина также оснащена шпилькой #10-32 и позволяет централизовать обратные проводники подключённых потребителей.
ATO® и ATC®
Используются быстродействующие ножевые предохранители форматов ATO® и ATC®. Предохранители приобретаются отдельно.
Consolidated Protection
12×
Двенадцать отдельных предохранителей в едином распределительном узле.
Компактная альтернатива множеству отдельных держателей
Серия ST Blade предназначена для ситуаций, когда требуется добавить защиту нескольких ответвлений, а свободных автоматических выключателей на основной распределительной панели недостаточно.
Производитель указывает, что один автоматический выключатель на основной панели может защищать питающий провод, ведущий к ST Blade Fuse Block, после чего модель 5026 распределяет питание по двенадцати отдельным цепям с индивидуальными плавкими предохранителями.
- 12 отдельных цепей;
- до 100 А на весь блок;
- до 30 А на отдельную цепь;
- максимальное напряжение 32 V DC;
- положительная и отрицательная шины;
- поддержка ATO® и ATC®.

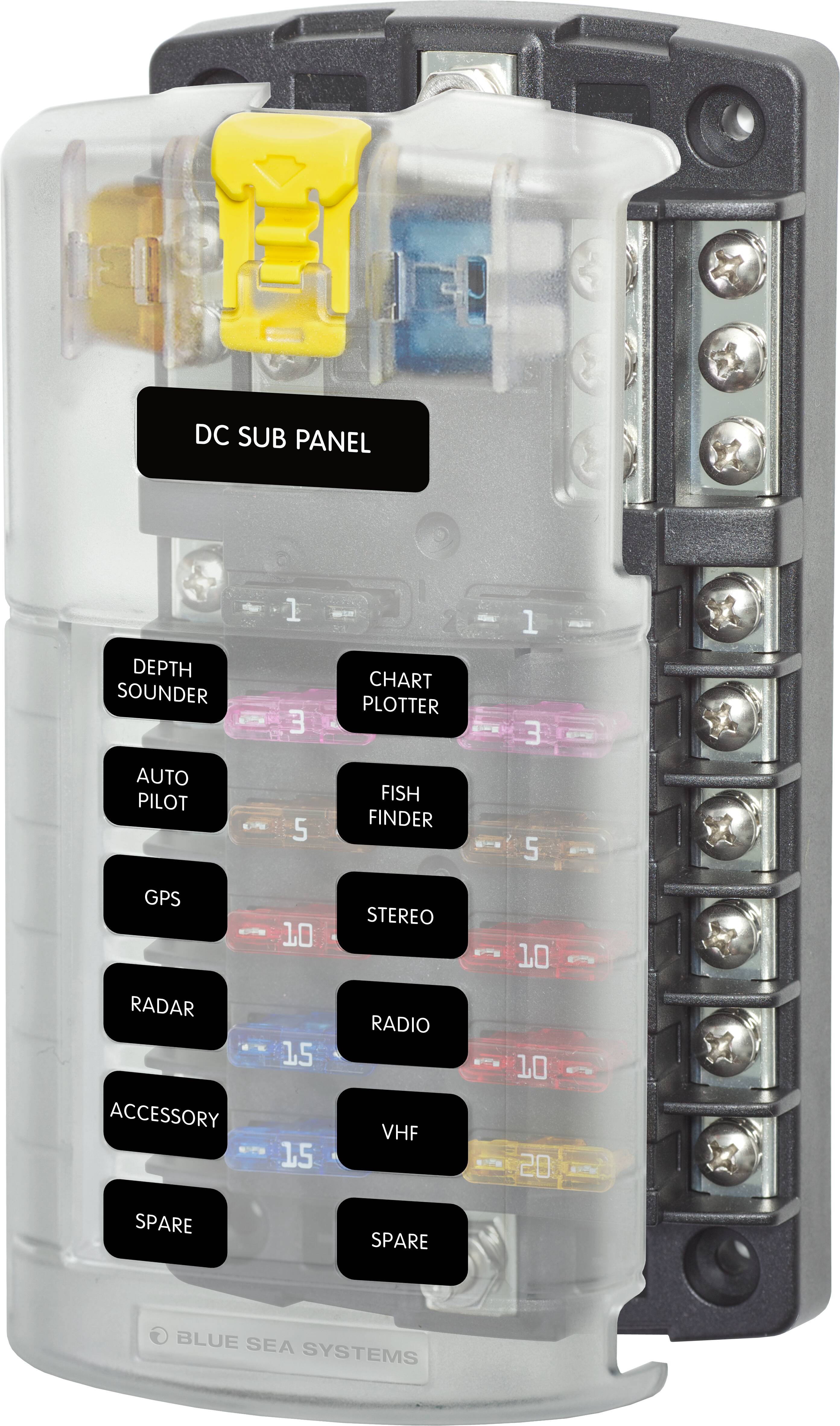

Защитная крышка
Изоляция, быстрый доступ и маркировка потребителей
Требования к изоляции
Согласно данным производителя, крышка соответствует требованиям ABYC/USCG к изоляции токоведущих элементов.
Кнопочная защёлка
Крышка оснащена легко открываемой кнопочной защёлкой для быстрого доступа к предохранителям при обслуживании.
Два запасных предохранителя
Внутри крышки предусмотрено место для хранения двух запасных ножевых предохранителей.
Маркировка цепей
Блоки с крышкой комплектуются 20 этикетками для самостоятельной маркировки. Также предусмотрены зоны под Blue Sea Systems Small Format Labels.
Контакты и подключение
Лужёная медь, винтовые терминалы и универсальные наконечники
Лужёные медные шины
Шины и контакты держателей предохранителей выполнены из лужёной меди.
Шпильки распределительных шин
Положительная и отрицательная шины используют шпильки #10-32.
Клеммные винты
Для подключения ответвлений используются винты #8-32 с невыпадающими звёздчатыми стопорными шайбами.
Совместимые наконечники
Блок принимает кольцевые клеммные наконечники и вилочные наконечники типа snap fork.
Практическое применение
Для большого количества бортовой электроники
Особенно удобно подключать устройства, которые уже имеют собственные выключатели и не требуют отдельного автоматического выключателя для управления.
Один блок позволяет организовать защиту большого числа бортовых потребителей без набора отдельных держателей предохранителей.
Производителем указана возможность применения блока для 24-hour circuits — цепей, которые должны оставаться постоянно доступными для питания.
!
Предохранители ATO® / ATC® приобретаются отдельно.
BlueSea 5026 рассчитан максимум на 100 А суммарно по блоку и до 30 А на одну цепь. Производитель отдельно отмечает, что допустимые токи зависят от применения правильно подобранных предохранителей и проводников для конкретной нагрузки и условий монтажа.
Характеристики
Технические характеристики BlueSea ST Blade Fuse Block 5026
| Основные характеристики | |
| Модель | 5026 |
| Серия | ST Blade |
| Количество цепей | 12 |
| Отрицательная шина | Да |
| Защитная крышка | Да |
| Тип предохранителей | ATO® / ATC® fast acting blade fuses |
| Предохранители в комплекте | Нет, приобретаются отдельно |
| Применение для 24-часовых цепей | Да |
| Электрические характеристики | |
| Максимальный ток на блок | 100 А |
| Максимальный ток на цепь | 30 А |
| Максимальное напряжение | 32 V DC |
| Положительная шина | #10-32 Stud |
| Отрицательная шина | #10-32 Stud |
| Клеммы и моменты затяжки | |
| Тип винтовых терминалов | #8-32 Screws with captive star lock washer |
| Рекомендуемый момент затяжки | 24 in-lb (2,71 Н·м) |
| Момент затяжки винтового терминала | 18 in-lb (2,03 Н·м) |
| Совместимые наконечники | Кольцевые или snap fork |
| Материалы и конструкция | |
| Материал шин | Лужёная медь |
| Материал контактов предохранителей | Лужёная медь |
| Хранение запасных предохранителей | 2 шт. |
| Маркировочные этикетки в комплекте | 20 шт. |
| Монтаж и масса | |
| Монтаж | Винт #8 (M4) |
| Вес | 0,75 lb (0,34 кг) |
FAQ
Частые вопросы о BlueSea ST Blade 5026
Для чего предназначен BlueSea ST Blade 5026?
Блок предназначен для централизованного распределения питания и размещения плавких предохранителей для двенадцати отдельных электрических цепей.
Сколько цепей поддерживает BlueSea 5026?
Модель рассчитана на 12 отдельных защищаемых электрических цепей.
Есть ли у модели отрицательная шина?
Да. BlueSea 5026 оснащён встроенной отрицательной шиной со шпилькой #10-32.
Есть ли положительная распределительная шина?
Да. Положительная распределительная шина также оснащена шпилькой #10-32.
Какие предохранители подходят для BlueSea 5026?
Блок принимает быстродействующие ножевые предохранители ATO® и ATC®.
Входят ли предохранители в комплект?
Нет. Производитель указывает, что предохранители приобретаются отдельно.
Какой максимальный ток у блока?
Максимальный заявленный ток составляет 100 А на весь блок и до 30 А на отдельную цепь.
Какое максимальное напряжение поддерживается?
Максимальное рабочее напряжение — 32 V DC.
Можно ли использовать BlueSea 5026 для 24-часовых цепей?
Да. Производителем заявлена возможность применения блока для 24-hour circuits.
Для чего нужна защитная крышка?
Крышка изолирует токоведущие элементы, обеспечивает быстрый доступ к предохранителям, имеет места для двух запасных предохранителей и зоны для маркировки цепей.
Соответствует ли крышка требованиям ABYC/USCG?
Согласно предоставленной информации производителя, крышка соответствует требованиям ABYC/USCG к изоляции.
Сколько маркировочных этикеток входит в комплект?
Блоки с крышкой комплектуются 20 этикетками для самостоятельной маркировки цепей.
Какие наконечники можно использовать?
Производителем указана совместимость с кольцевыми и snap fork наконечниками.
Из какого материала изготовлены шины?
Шины и контакты держателей предохранителей выполнены из лужёной меди.
Какой момент затяжки рекомендуется?
Recommended Torque составляет 24 in-lb (2,71 Н·м), а Screw Terminal Torque — 18 in-lb (2,03 Н·м).
Как крепится BlueSea ST Blade 5026?
Для монтажа предусмотрены винты размера #8 (M4).
Сколько весит BlueSea 5026?
Вес составляет 0,75 lb, или приблизительно 0,34 кг.
BlueSea ST Blade Fuse Block 5026 — двенадцатицепной блок предохранителей с положительной распределительной шиной, встроенной отрицательной шиной и защитной крышкой.
Модель принимает быстродействующие ножевые предохранители ATO® и ATC®, рассчитана на максимальное напряжение 32 V DC, суммарный ток до 100 А и ток до 30 А на отдельную цепь.
Предохранители приобретаются отдельно. Допустимые токовые значения зависят от применения правильно подобранных предохранителей и проводников для конкретной нагрузки и условий установки.
