Состояние сохраняется магнитно
После переключения в положение ON магнитная защёлка удерживает состояние без постоянного питания управляющей катушки.
BlueSea ML Solenoid - 12V DC 7701
0
Арт. 7701
Заводская гарантия
Описание
BlueSea ML Solenoid 7701 — мощный дистанционно управляемый силовой соленоид для бортовых систем 12 V DC. Он рассчитан на длительный ток 500 А и может использоваться для двигателя, инвертора, сервисных нагрузок и аварийного объединения батарей. В комплект входит дистанционный переключатель ML-Series Remote Control Contura Switch 2145.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · ML-SERIES · 7701

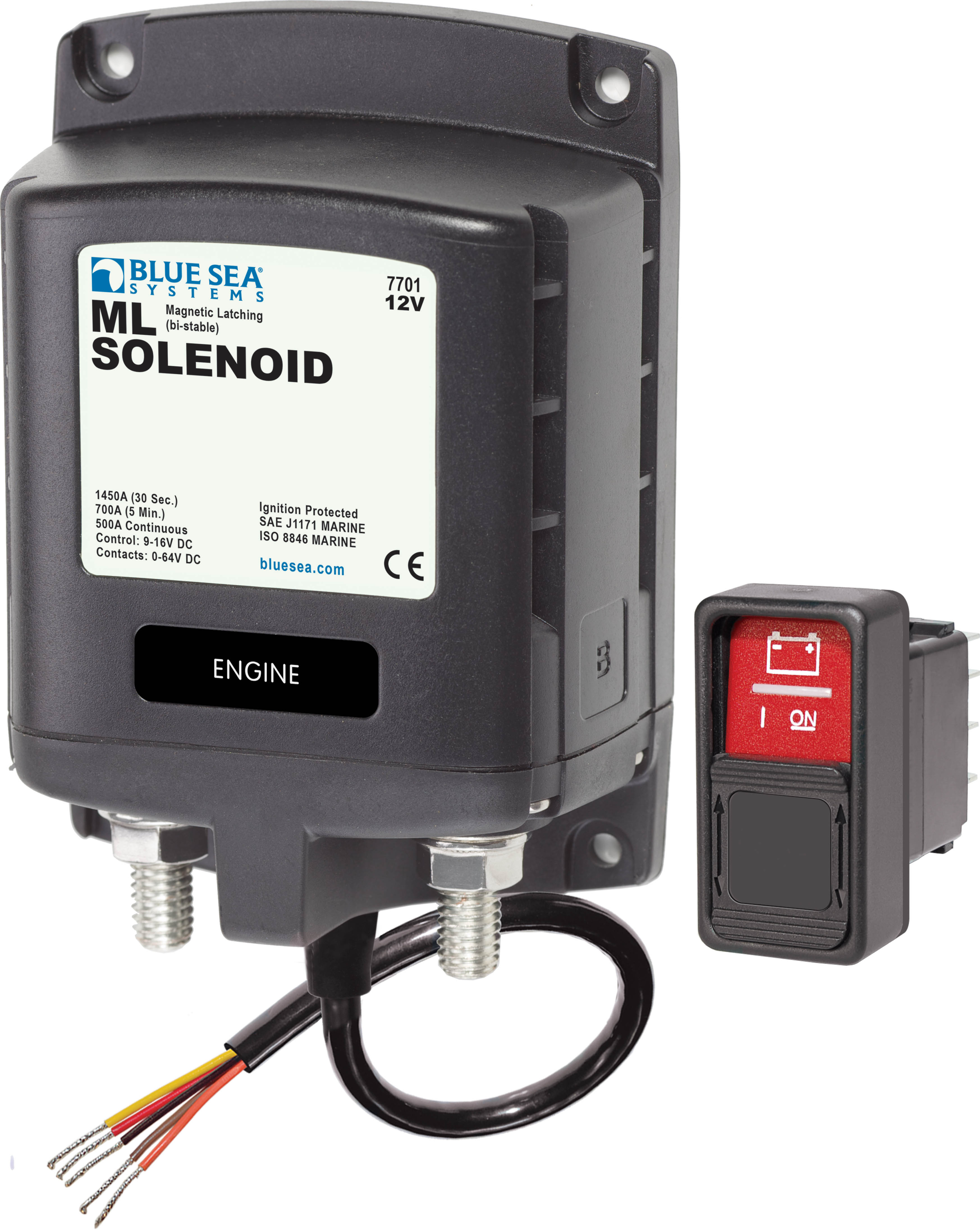

BlueSea ML Solenoid 7701 — дистанционный силовой соленоид 12V DC на 500 А
BlueSea ML Solenoid 7701 — мощный дистанционно управляемый силовой соленоид для бортовых систем 12 V DC. Он рассчитан на длительный ток 500 А и может использоваться для двигателя, инвертора, сервисных нагрузок и аварийного объединения батарей. В комплект входит дистанционный переключатель ML-Series Remote Control Contura Switch 2145.
500 А
номинальный длительный ток
700 А
кратковременный ток в течение 5 минут
1000 А
пусковой номинал в течение 30 секунд
0 А
потребление управляющей катушки в устойчивом состоянии
ML Solenoid
Дистанционное управление мощной силовой цепью
BlueSea ML Solenoid 7701 предназначен для коммутации высокотоковых цепей на расстоянии. Вместо установки массивного силового выключателя непосредственно рядом с оператором управление осуществляется через отдельный дистанционный переключатель.
Номинальный длительный ток 500 А позволяет использовать устройство в цепях двигателя, инвертора, сервисных нагрузок и аварийного объединения аккумуляторных батарей.
В комплект входит ML-Series Remote Control Contura Switch 2145, поэтому основные компоненты для дистанционного управления силовым соленоидом предусмотрены производителем.
Magnetic Latching
Не потребляет ток в устойчивом положении ON или OFF
Нулевое постоянное потребление
В положении OFF управляющая цепь также не потребляет постоянный ток. В характеристиках Operating Current continuous указан как 0 А.
Ток нужен только при переключении
Электроэнергия управляющей цепи требуется только в момент изменения состояния силового соленоида.
Бистабильная катушка
Coil Function указана как Bi-Stable: устройство имеет два устойчивых состояния и не требует постоянного удерживающего тока.
Continuous Rating
500А
Высокотоковая коммутация для двигателя, инвертора, house loads и аварийного объединения аккумуляторов.
До 1000 А в пусковом режиме
BlueSea ML Solenoid 7701 рассчитан на длительный ток 500 А. Кратковременный номинал составляет 700 А в течение 5 минут.
Starting Rating достигает 1000 А DC в течение 30 секунд, что позволяет использовать соленоид в высокотоковых пусковых цепях при соблюдении требований конкретной системы.
- 500 А — Continuous Rating;
- 700 А — Intermittent Rating / 5 минут;
- 1000 А DC — Starting Rating / 30 секунд;
- Switching Rating — 25 А;
- номинальное напряжение — 12 V DC;
- кабель для соответствия номиналам — 2 × 4/0.
Силовые контакты
Серебряный сплав и лужёная медь для высокотоковой коммутации
Контакты из серебряного сплава
Серебряный сплав силовых контактов обеспечивает высокую надёжность при коммутации цепей под нагрузкой.
Лужёные медные шпильки
Силовые шпильки выполнены из лужёной меди для высокой проводимости и устойчивости к коррозии.
Размер 3/8"-16
Размер силовых шпилек — 3/8"-16 (M10).
Удлинённая рабочая часть шпильки
Длина шпильки составляет 0,875" (22,23 мм), что позволяет устанавливать несколько кабельных наконечников.
Области применения
Один силовой соленоид — несколько типовых задач
Высокий токовый номинал позволяет применять ML Solenoid в силовых цепях двигателя.
Подходит для дистанционного управления мощными DC-цепями, питающими инвертор.
Может использоваться для сервисных нагрузок и в схемах аварийного объединения аккумуляторных батарей.
Дистанционное управление
В комплект входит Contura Switch 2145
Управление из удобного места
В комплект BlueSea 7701 входит ML-Series Remote Control Contura Switch 2145.
Это позволяет разместить силовой соленоид непосредственно вблизи аккумуляторов и высокотоковой проводки, а орган управления вынести на приборную или распределительную панель.
На розничных версиях Control Circuit Connection выполнено через лужёные провода.
Подключение
Кабель 2 × 4/0 и момент затяжки 15,82 Н·м
Кабель для заявленных номиналов
В характеристиках Cable Size to Meet Ratings указан как 2 × 4/0.
Terminal Stud Torque
Рекомендуемый момент затяжки силовых шпилек составляет 140 in-lb (15,82 Н·м).
Зазор под кольцевой наконечник
Terminal Ring Diameter Clearance составляет 1,18" (29,97 мм).
Монтаж
Для крепления устройства производителем указан монтаж #10.
!
У модели 7701 нет встроенного ручного переключателя на корпусе.
В технических характеристиках Manual Control указан как No. Управление предусмотрено дистанционно. При проектировании силовой цепи необходимо учитывать номинальный ток, требуемое сечение кабелей, пусковые нагрузки, момент затяжки соединений и схему аварийного отключения конкретной бортовой системы.
Характеристики
Технические характеристики BlueSea ML Solenoid 7701
| Основные характеристики | |
| Модель | 7701 |
| Серия | ML-Series |
| Тип устройства | Дистанционно управляемый силовой соленоид |
| Номинальное напряжение | 12 V DC |
| Катушка | Bi-Stable |
| Магнитная фиксация состояния | Да |
| Ручное управление на корпусе | Нет |
| Дистанционный переключатель в комплекте | ML-Series Remote Control Contura Switch 2145 |
| Подключение управляющей цепи | Лужёные провода |
| Токовые характеристики | |
| Длительный ток (Continuous Rating) | 500 А |
| Кратковременный ток (Intermittent Rating) | 700 А / 5 минут |
| Пусковой ток (Starting Rating) | 1000 А DC / 30 секунд |
| Switching Rating | 25 А |
| Постоянный ток управляющей катушки | 0 А в устойчивом состоянии |
| Силовые контакты | |
| Материал силовых контактов | Серебряный сплав |
| Материал контактных шпилек | Лужёная медь |
| Размер контактных шпилек | 3/8"-16 (M10) |
| Длина контактной шпильки | 0,875" (22,23 мм) |
| Terminal Ring Diameter Clearance | 1,18" (29,97 мм) |
| Terminal Stud Torque | 140 in-lb (15,82 Н·м) |
| Кабель для соответствия заявленным номиналам | 2 × 4/0 |
| Монтаж и масса | |
| Монтаж | #10 |
| Вес | 2,03 lb (0,92 кг) |
| Назначение | |
| Двигатель | Да |
| Инвертор | Да |
| House loads | Да |
| Emergency battery combine | Да |
| Углубления для маркировки цепи | Да |
FAQ
Частые вопросы о BlueSea ML Solenoid 7701
Для чего предназначен BlueSea ML Solenoid 7701?
Это дистанционно управляемый силовой соленоид для высокотоковых цепей 12 V DC. Производитель указывает применение для двигателя, инвертора, house loads и аварийного объединения батарей.
Какой длительный ток выдерживает BlueSea 7701?
Continuous Rating составляет 500 А.
Какой пусковой ток у модели 7701?
Starting Rating составляет 1000 А DC в течение 30 секунд.
Какой кратковременный ток допускается?
Intermittent Rating составляет 700 А в течение 5 минут.
Какое напряжение питания у BlueSea 7701?
Номинальное напряжение составляет 12 V DC.
Потребляет ли соленоид ток, когда включён?
В устойчивом состоянии ON или OFF постоянный ток управляющей катушки не потребляется. Энергия требуется только в момент переключения.
Что означает Magnetic Latching?
Магнитная фиксация позволяет устройству сохранять выбранное состояние ON или OFF без постоянного питания катушки.
Какая функция катушки у BlueSea 7701?
Coil Function указана производителем как Bi-Stable.
Есть ли ручное управление на корпусе?
Нет. В характеристиках Manual Control для модели 7701 указан как No.
Какой дистанционный переключатель входит в комплект?
В комплект входит ML-Series Remote Control Contura Switch 2145.
Как подключается управляющая цепь?
Для розничной версии указано подключение управляющей цепи через лужёные провода.
Из какого материала выполнены силовые контакты?
Силовые контакты изготовлены из серебряного сплава, а контактные шпильки — из лужёной меди.
Какой размер силовых шпилек?
Размер шпилек — 3/8"-16 (M10). Длина составляет 0,875" (22,23 мм).
Можно ли установить несколько кабельных наконечников?
Производитель указывает, что длина шпильки 7/8" (около 22 мм) позволяет размещать несколько кабельных наконечников.
Какой момент затяжки силовых шпилек?
Terminal Stud Torque составляет 140 in-lb, или 15,82 Н·м.
Какой кабель указан для заявленных токовых характеристик?
В предоставленных характеристиках Cable Size to Meet Ratings указан как 2 × 4/0.
Можно ли использовать BlueSea 7701 для аварийного объединения батарей?
Да. Emergency battery combine прямо указано производителем среди областей применения устройства.
Сколько весит BlueSea ML Solenoid 7701?
Вес составляет 2,03 lb, или приблизительно 0,92 кг.
BlueSea ML Solenoid 7701 — дистанционно управляемый бистабильный силовой соленоид на 12 V DC с длительным током 500 А.
Магнитная фиксация позволяет не потреблять постоянный ток управляющей катушки в устойчивом состоянии ON или OFF. Устройство рассчитано на 700 А в течение 5 минут и 1000 А DC в течение 30 секунд.
В комплект входит ML-Series Remote Control Contura Switch 2145. Вес устройства — 2,03 lb (0,92 кг).
