Два аккумуляторных контура одновременно переводятся в отключённое состояние.

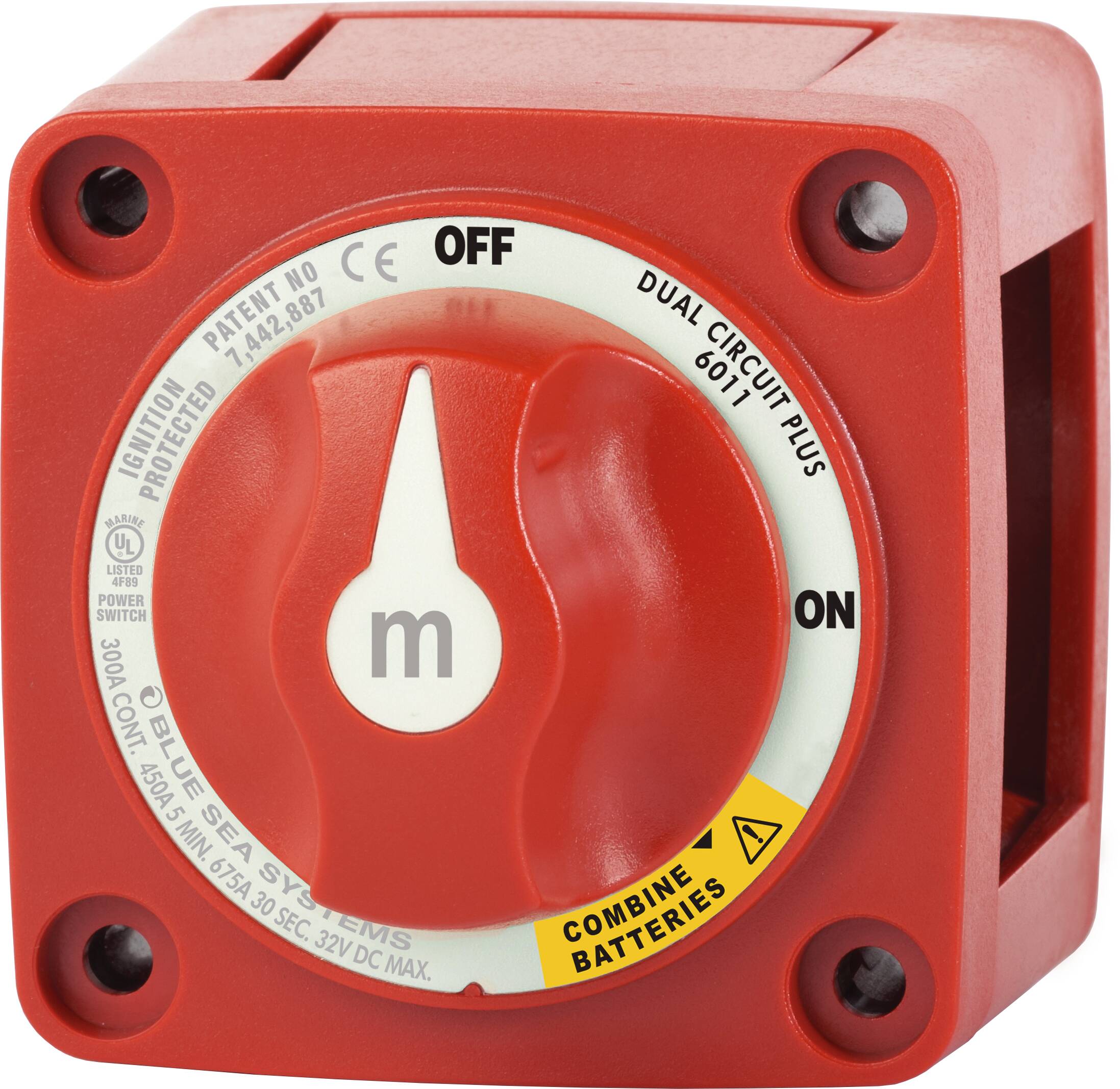

BlueSea m-Series Mini Dual Circuit Plus™ Battery Switch - Red 6011
0
Арт. 6011
Заводская гарантия
Описание
BlueSea m-Series Mini Dual Circuit Plus™ Battery Switch 6011 — аккумуляторный выключатель для одновременного управления двумя изолированными аккумуляторными банками. В штатном режиме батареи остаются разделёнными, а отдельное положение Combine позволяет при необходимости соединить их параллельно и подать питание от объединённых банков ко всем нагрузкам.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · m-SERIES · 6011
BlueSea 6011 Dual Circuit Plus™ управление двумя аккумуляторами + Combine
BlueSea m-Series Mini Dual Circuit Plus™ Battery Switch 6011 — аккумуляторный выключатель для одновременного управления двумя изолированными аккумуляторными банками. В штатном режиме батареи остаются разделёнными, а отдельное положение Combine позволяет при необходимости соединить их параллельно и подать питание от объединённых банков ко всем нагрузкам.
Combine объединение аккумуляторных банков при необходимости
300 А номинальный длительный ток
675 А пусковой ток на каждую цепь, 30 секунд
32 V максимальное напряжение DC
Dual Circuit Plus™
Две изолированные батареи в штатном режиме
Blue Sea Systems m-Series 6011 относится к выключателям типа Dual Circuit Plus™. Он одновременно управляет двумя аккумуляторными банками, сохраняя электрическую изоляцию между батареей двигателя и вспомогательной батареей в обычном рабочем режиме.
Переключатель упрощает управление системой: одним органом управления можно перевести оба аккумуляторных контура в состояние OFF или ON, а при необходимости использовать дополнительное положение Combine.
Функция Combine предназначена для параллельного соединения аккумуляторных банков. В предоставленном производителем описании отдельно указано применение этой функции в ситуации с низким зарядом аккумулятора двигателя.

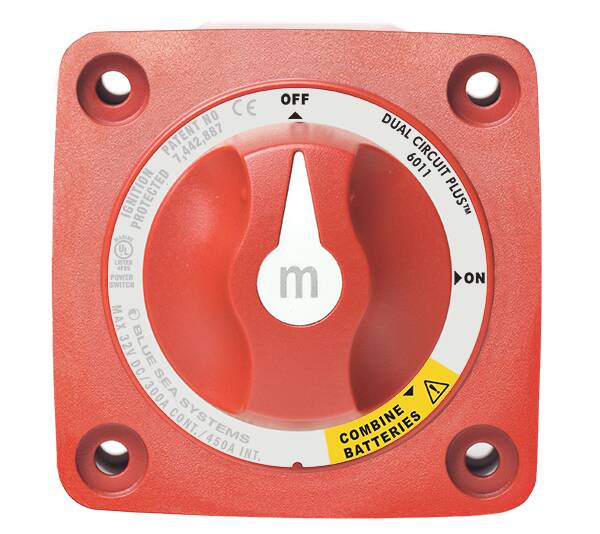

3 положения
OFF, ON и аварийное объединение Combine
Оба контура включены одновременно, при этом аккумуляторные банки сохраняют изоляцию друг от друга.
Аккумуляторные банки объединяются, и объединённая батарейная система подключается ко всем нагрузкам.
Основные возможности
Изоляция в штатном режиме, объединение — когда оно необходимо
Два независимых аккумуляторных банка
В режиме ON выключатель одновременно подключает два аккумуляторных контура, сохраняя разделение между ними.
Функция Battery Combine
Положение Combine позволяет объединить аккумуляторные банки и подключить их к нагрузкам как параллельную систему.
Make Before Break
Контактная схема Make Before Break обеспечивает переключение между рабочими состояниями без прерывания питания в процессе переключения.
Один выключатель вместо двух
Dual Circuit Plus™ позволяет одним переключателем одновременно управлять двумя батарейными контурами, сохраняя возможность их принудительного объединения.
Battery Combine
2→1
Два изолированных аккумуляторных банка могут быть принудительно объединены параллельно функцией Combine.
Резервная возможность при низком заряде стартовой батареи
В штатном режиме Dual Circuit Plus™ сохраняет разделение между аккумулятором двигателя и вспомогательным аккумулятором.
Если аккумулятор двигателя имеет недостаточный заряд, производитель предусматривает использование положения Combine для параллельного соединения аккумуляторных банков.
- две батареи остаются изолированными в штатном режиме;
- обе цепи включаются и выключаются одновременно;
- Combine соединяет аккумуляторные банки параллельно;
- объединённые батареи подключаются ко всем нагрузкам;
- три положения переключателя.
Работа с SI-ACR
Ручное управление и автоматическое разделение аккумуляторов
Dual Circuit Plus™ + SI-ACR
В описании производителя Dual Circuit Plus™ рассматривается совместно с SI-ACR. SI-ACR автоматически объединяет аккумуляторы во время зарядки и разделяет их при разряде и запуске двигателя.
Сам выключатель 6011 обеспечивает ручное управление двумя батареями: OFF, штатный режим ON с изоляцией банков и принудительное объединение Combine.
Таким образом, функция Combine является частью самого выключателя 6011, тогда как автоматическое объединение и разделение, описанное для SI-ACR, относится к отдельному устройству SI-ACR.
Токовые характеристики
Для силовых аккумуляторных цепей
Максимальный ток, на который выключатель рассчитан при продолжительной работе.
Кратковременный номинал составляет 450 А в течение 5 минут.
Пусковой номинал составляет 675 А на каждую цепь в течение 30 секунд.

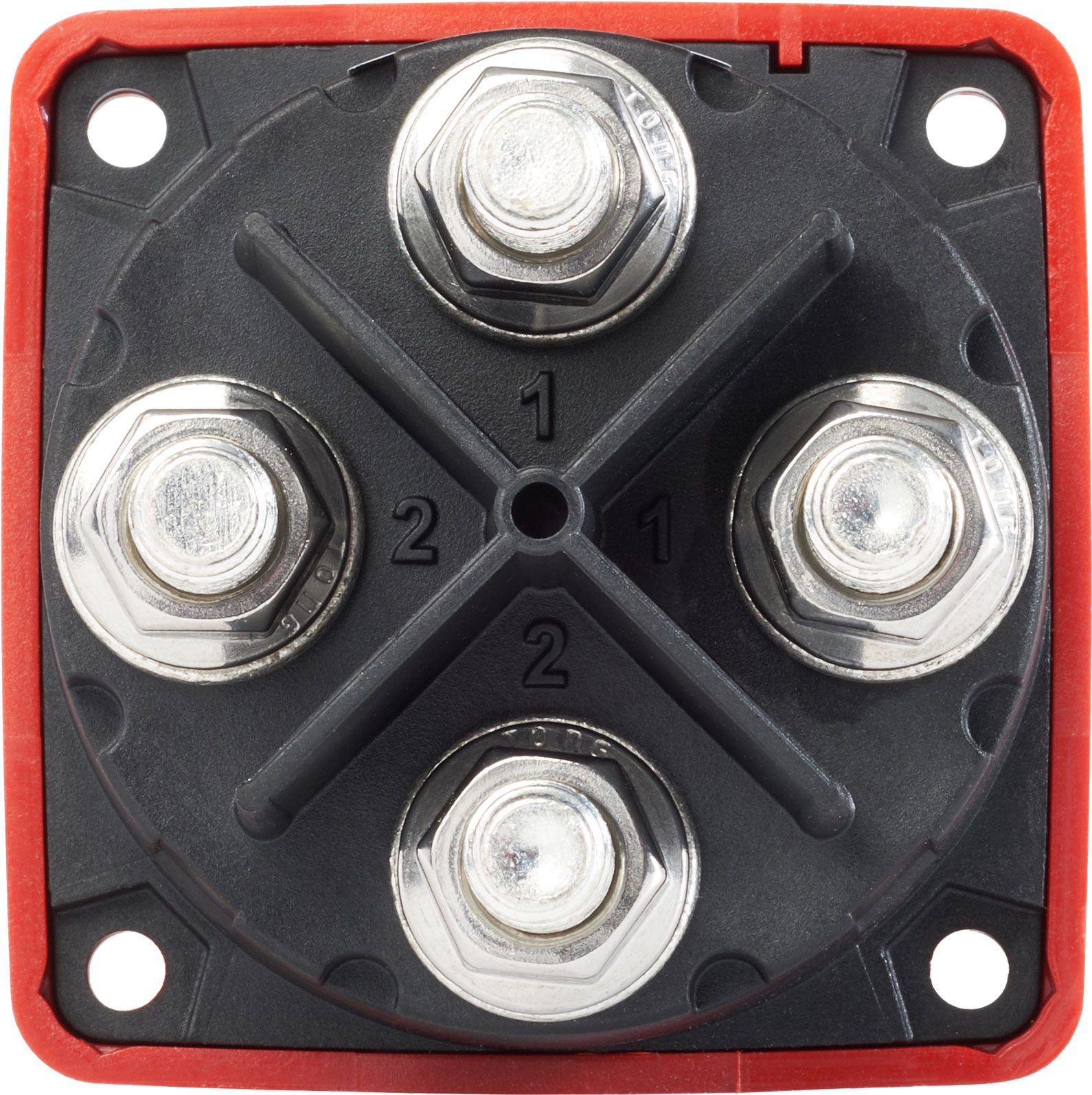

Силовое подключение
Лужёные медные шпильки 3/8″-16
Шпильки 3/8"-16
Размер силовых контактных шпилек — 3/8"-16 (M10).
Лужёная медь
Контактные шпильки изготовлены из лужёной меди.
120 in-lb / 13,56 Н·м
Указанный момент затяжки контактных шпилек составляет 120 in-lb, или 13,56 Н·м.
Кабель 4/0 AWG
Для соответствия заявленным токовым номиналам указан кабель 4/0 AWG (120 мм²). Зазор для кабеля — 1,12" (28,45 мм).
!
Dual Circuit Plus™ нельзя использовать для одновременного переключения положительного и отрицательного проводников.
В отличие от обычного Dual Circuit, модель 6011 имеет функцию Combine. Из-за возможности объединения аккумуляторных банков производитель прямо указывает, что Dual Circuit Plus™ не должен применяться как двухполюсный выключатель положительного и отрицательного проводников.
Логика Dual Circuit Plus™
Что важно учитывать при выборе
Батареи разделены
В обычном рабочем режиме аккумулятор двигателя и вспомогательный аккумулятор остаются изолированными друг от друга.
Батареи объединены
При переводе в Combine банки соединяются параллельно и совместно питают нагрузки.
Alternator Field Disconnect отсутствует
Функция AFD у BlueSea 6011 согласно предоставленным характеристикам не предусмотрена.
Switching Rating
Заявленный производителем показатель Switching Rating составляет 25 А.
Характеристики
Технические характеристики BlueSea m-Series Mini Dual Circuit Plus™ 6011
| Основные характеристики | |
| Модель | 6011 |
| Серия | m-Series |
| Тип выключателя | Dual Circuit Plus™ |
| Назначение | Одновременное управление двумя изолированными аккумуляторными банками с возможностью их объединения |
| Количество положений | 3 |
| Рабочая логика | OFF / ON / Combine |
| Количество аккумуляторных входов | 2 |
| Battery Combine | Да |
| Alternator Field Disconnect (AFD) | Нет |
| Конструкция контактов | Make Before Break |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 32 V DC |
| Длительный ток (Continuous Rating) | 300 А |
| Кратковременный ток (Intermittent Rating) | 450 А / 5 минут |
| Пусковой ток (Starting Rating) | 675 А на каждую цепь / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер шпильки | 3/8" |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Момент затяжки контактной шпильки | 120 in-lb (13,56 Н·м) |
| Момент затяжки шпильки | 120 in-lb (13,56 Н·м) |
| Кабель для соответствия заявленным номиналам | 4/0 AWG (120 мм²) |
| Зазор для кабеля 4/0 AWG | 1,12" (28,45 мм) |
| Монтаж | |
| Крепёжные отверстия | Под винт #10 |
| Масса | |
| Вес | 0,80 lb (0,36 кг) |
FAQ
Частые вопросы о BlueSea 6011
Для чего предназначен BlueSea m-Series 6011?
BlueSea 6011 предназначен для одновременного управления двумя изолированными аккумуляторными банками. В штатном режиме банки остаются разделёнными, а функция Combine позволяет при необходимости объединить их.
Что означает Dual Circuit Plus™?
Dual Circuit Plus™ — схема, при которой один выключатель одновременно управляет двумя аккумуляторными контурами, сохраняя изоляцию между ними в штатном режиме и предоставляя отдельную функцию их объединения.
Есть ли у BlueSea 6011 функция Battery Combine?
Да. Battery Combine является одной из ключевых функций модели 6011 и позволяет параллельно соединить два аккумуляторных банка.
Для чего может понадобиться Combine?
Производитель указывает возможность использовать Combine для параллельного соединения батарей в случае низкого заряда аккумулятора двигателя.
Сколько положений имеет BlueSea 6011?
Переключатель имеет три положения: OFF, ON и Combine.
Что означает Make Before Break?
Это конструкция контактов, при которой новое соединение устанавливается до разрыва предыдущего, что позволяет выполнять предусмотренное переключение без прерывания питания.
Можно ли использовать 6011 для одновременного отключения плюса и минуса?
Нет. Производитель прямо указывает, что Dual Circuit Plus™ нельзя использовать для переключения положительного и отрицательного проводников из-за наличия функции Combine.
Чем функция SI-ACR отличается от Combine?
Combine — ручная функция самого выключателя 6011. В предоставленном описании SI-ACR указан как устройство, которое автоматически объединяет батареи при зарядке и разделяет их при разряде и запуске двигателя. SI-ACR не следует считать встроенной функцией выключателя 6011.
Какой длительный ток выдерживает BlueSea 6011?
Номинальный длительный ток составляет 300 А. Кратковременный номинал — 450 А в течение 5 минут.
Какой пусковой ток у BlueSea 6011?
Пусковой номинал составляет 675 А на каждую цепь в течение 30 секунд.
Какое максимальное напряжение поддерживается?
Максимальное напряжение модели составляет 32 V DC.
Есть ли Alternator Field Disconnect?
Нет. Согласно предоставленным техническим характеристикам, Alternator Field Disconnect (AFD) у BlueSea 6011 отсутствует.
Какие силовые контакты используются?
Выключатель использует контактные шпильки из лужёной меди размером 3/8"-16 (M10).
Какой момент затяжки силовых шпилек?
Указанный момент затяжки составляет 120 in-lb, или 13,56 Н·м.
Какой кабель указан для соответствия токовым номиналам?
В технических характеристиках указан кабель 4/0 AWG (120 мм²). Фактическое сечение кабеля для конкретной установки должно определяться с учётом тока, длины линии, допустимого падения напряжения и требований электрической системы.
Сколько весит BlueSea 6011?
Вес выключателя составляет 0,80 lb, или приблизительно 0,36 кг.
BlueSea m-Series Mini Dual Circuit Plus™ Battery Switch 6011 — трёхпозиционный аккумуляторный выключатель для одновременного управления двумя изолированными аккумуляторными банками с функцией Battery Combine.
В штатном режиме батареи остаются изолированными. Положение Combine позволяет параллельно соединить банки и подать питание от объединённых батарей ко всем нагрузкам. Из-за наличия этой функции модель не предназначена для одновременного переключения положительного и отрицательного проводников.
Упоминание SI-ACR относится к отдельному устройству: согласно предоставленному описанию, SI-ACR автоматически объединяет батареи при зарядке и изолирует их при разряде и запуске двигателя. Наличие SI-ACR в комплекте с выключателем 6011 не заявлено.
