Одновременное включение
При переводе переключателя в положение ON обе независимые цепи одновременно переходят в рабочее состояние.

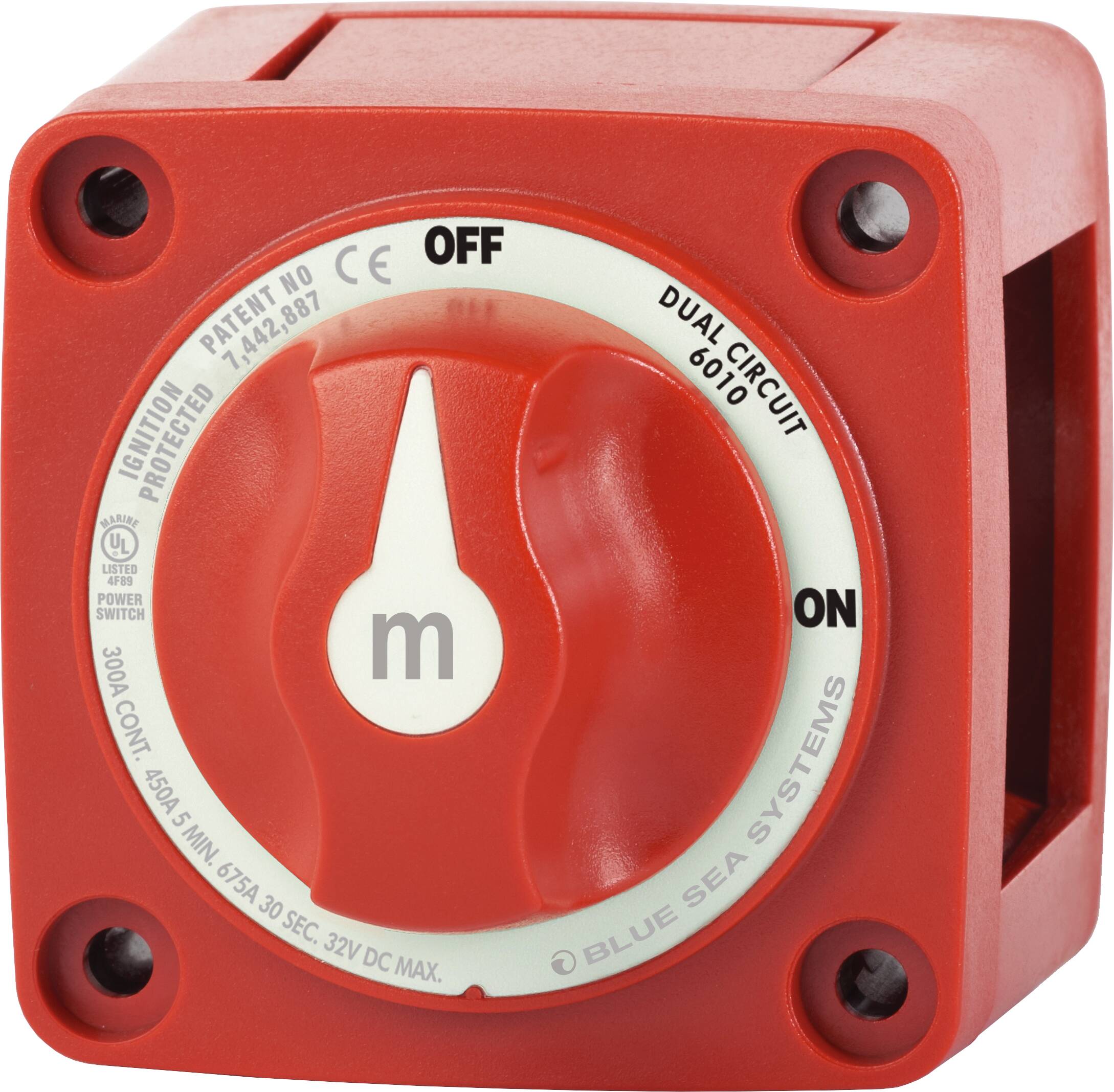

BlueSea m-Series Mini Dual Circuit Battery Switch - Red 6010
0
Арт. 6010
Заводская гарантия
Описание
BlueSea m-Series Mini Dual Circuit Battery Switch 6010 — двухконтурный аккумуляторный выключатель, который одновременно включает или отключает два изолированных аккумуляторных банка или две независимые электрические цепи. Модель Dual Circuit имеет два положения ON/OFF и не объединяет аккумуляторные банки.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · m-SERIES · 6010
Двухконтурный выключатель BlueSea 6010 для двух изолированных цепей
BlueSea m-Series Mini Dual Circuit Battery Switch 6010 — двухконтурный аккумуляторный выключатель, который одновременно включает или отключает два изолированных аккумуляторных банка или две независимые электрические цепи. Модель Dual Circuit имеет два положения ON/OFF и не объединяет аккумуляторные банки.
2 изолированные цепи переключаются одновременно
300 А длительный ток
675 А пусковой ток на каждую цепь, 30 секунд
32 V максимальное напряжение DC
Dual Circuit
Одной ручкой — сразу две независимые электрические цепи
Blue Sea Systems m-Series 6010 относится к типу Dual Circuit. Такой выключатель одновременно коммутирует две изолированные аккумуляторные банки или две независимые цепи.
В отличие от селекторных моделей, 6010 не выбирает один из аккумуляторов и не объединяет батареи между собой. Его задача — синхронно включать и отключать два отдельных контура.
Производитель также указывает, что Dual Circuit может использоваться для одновременного переключения положительного и отрицательного проводников там, где такая схема требуется конкретным применением.
Принцип работы
Два контура остаются электрически изолированными
Одновременное отключение
В положении OFF оба коммутируемых контура отключаются одновременно.
Без объединения банков
Функция Battery Combine отсутствует. Аккумуляторные банки или цепи остаются электрически изолированными друг от друга.
Два положения
Управление максимально простое: переключатель имеет только два положения — ON и OFF.
Dual Circuit
2×
Два изолированных аккумуляторных банка или две независимые цепи управляются одной поворотной ручкой.
Когда важно включать две системы синхронно
Dual Circuit удобен в схемах, где необходимо одновременно управлять двумя отдельными контурами, не соединяя их электрически между собой.
Такой принцип позволяет сохранить раздельность электрических систем и при этом управлять ими одним выключателем.
- 2 изолированные цепи;
- 2 аккумуляторных входа;
- одновременное ON/OFF;
- Battery Combine отсутствует;
- Alternator Field Disconnect отсутствует.
Токовые характеристики
Номиналы для силовой аккумуляторной системы
Максимальный непрерывный ток составляет 300 А.
Кратковременный номинал выключателя — 450 А в течение 5 минут.
Пусковой номинал составляет 675 А на каждую цепь в течение 30 секунд.
Подключение
Силовые шпильки 3/8″-16 и кабель 4/0 AWG
Контактные шпильки 3/8"-16
Размер силовых контактных шпилек — 3/8"-16, что соответствует M10.
Лужёная медь
Силовые шпильки изготовлены из лужёной меди.
Момент затяжки 13,56 Н·м
Указанный момент затяжки силовых шпилек — 120 in-lb, или 13,56 Н·м.
Кабель 4/0 AWG
Для соответствия заявленным токовым номиналам указан кабель 4/0 AWG (120 мм²). Зазор для кабеля такого размера — 1,12" (28,45 мм).
Варианты применения
Для раздельных цепей без электрического объединения
Переключатель может одновременно включать или отключать два независимых аккумуляторных банка, сохраняя их изоляцию друг от друга.
Dual Circuit может использоваться для синхронного управления двумя отдельными электрическими контурами.
Производитель допускает применение Dual Circuit для одновременного переключения положительного и отрицательного проводников в схемах, где это требуется.
!
BlueSea 6010 не объединяет аккумуляторные банки.
Это модель типа Dual Circuit: две независимые цепи включаются и выключаются одновременно, но электрически между собой не объединяются. Функции Battery Combine и Alternator Field Disconnect у модели отсутствуют.
Характеристики
Технические характеристики BlueSea m-Series Mini Dual Circuit Battery Switch 6010
| Основные характеристики | |
| Модель | 6010 |
| Серия | m-Series |
| Тип выключателя | Dual Circuit |
| Назначение | Одновременное переключение двух изолированных аккумуляторных банков или цепей |
| Количество положений | 2 |
| Положения | ON / OFF |
| Количество аккумуляторных входов | 2 |
| Battery Combine | Нет |
| Alternator Field Disconnect (AFD) | Нет |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 32 V DC |
| Длительный ток (Continuous Rating) | 300 А |
| Кратковременный ток (Intermittent Rating) | 450 А / 5 минут |
| Пусковой ток (Starting Rating) | 675 А на каждую цепь / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер шпильки | 3/8" |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Момент затяжки контактной шпильки | 120 in-lb (13,56 Н·м) |
| Момент затяжки шпильки | 120 in-lb (13,56 Н·м) |
| Кабель для соответствия заявленным номиналам | 4/0 AWG (120 мм²) |
| Зазор для кабеля 4/0 AWG | 1,12" (28,45 мм) |
| Монтаж | |
| Крепёжные отверстия | Под винт #10 |
| Масса | |
| Вес | 0,80 lb (0,36 кг) |
FAQ
Частые вопросы о BlueSea 6010
Для чего предназначен BlueSea m-Series 6010?
BlueSea 6010 предназначен для одновременного включения и отключения двух изолированных аккумуляторных банков или двух независимых цепей.
Что означает Dual Circuit?
Dual Circuit означает, что один механический переключатель одновременно управляет двумя электрически изолированными цепями.
Объединяет ли BlueSea 6010 аккумуляторные банки?
Нет. Функция Battery Combine отсутствует. Две коммутируемые цепи остаются изолированными друг от друга.
Сколько положений имеет переключатель?
BlueSea 6010 имеет два положения — ON и OFF.
Можно ли использовать его для переключения плюса и минуса одновременно?
Да. Производитель указывает, что Dual Circuit может применяться для одновременного переключения положительного и отрицательного проводников в тех схемах, где это требуется.
Какой длительный ток выдерживает BlueSea 6010?
Номинальный длительный ток составляет 300 А. Кратковременный ток — 450 А в течение 5 минут.
Какой пусковой ток у BlueSea 6010?
Пусковой номинал составляет 675 А на каждую цепь в течение 30 секунд.
Какое максимальное напряжение поддерживает выключатель?
Максимальное напряжение модели составляет 32 V DC.
Есть ли Alternator Field Disconnect?
Нет. Функция Alternator Field Disconnect (AFD) у модели 6010 отсутствует.
Какие силовые контакты используются?
Контактные шпильки изготовлены из лужёной меди. Размер — 3/8"-16 (M10).
Какой момент затяжки силовых шпилек?
Указанный производителем момент затяжки — 120 in-lb, или 13,56 Н·м.
Какой кабель указан для соответствия токовым номиналам?
В технических характеристиках указан кабель 4/0 AWG (120 мм²). Фактическое сечение для конкретной установки должно определяться с учётом тока, длины линии, падения напряжения и требований электрической системы.
Сколько весит BlueSea 6010?
Вес выключателя составляет 0,80 lb, или приблизительно 0,36 кг.
BlueSea m-Series Mini Dual Circuit Battery Switch 6010 — двухконтурный выключатель типа Dual Circuit для одновременной коммутации двух изолированных аккумуляторных банков или электрических цепей.
Модель не имеет функции Battery Combine и не объединяет аккумуляторные банки между собой. Alternator Field Disconnect также отсутствует.
При проектировании и монтаже аккумуляторной системы необходимо учитывать максимальное напряжение, длительные и пусковые токи, характеристики аккумуляторов, длину и сечение кабелей, защитные устройства и требования подключённого оборудования.
