Положение OFF используется для отключения аккумуляторных банков от общей нагрузки.

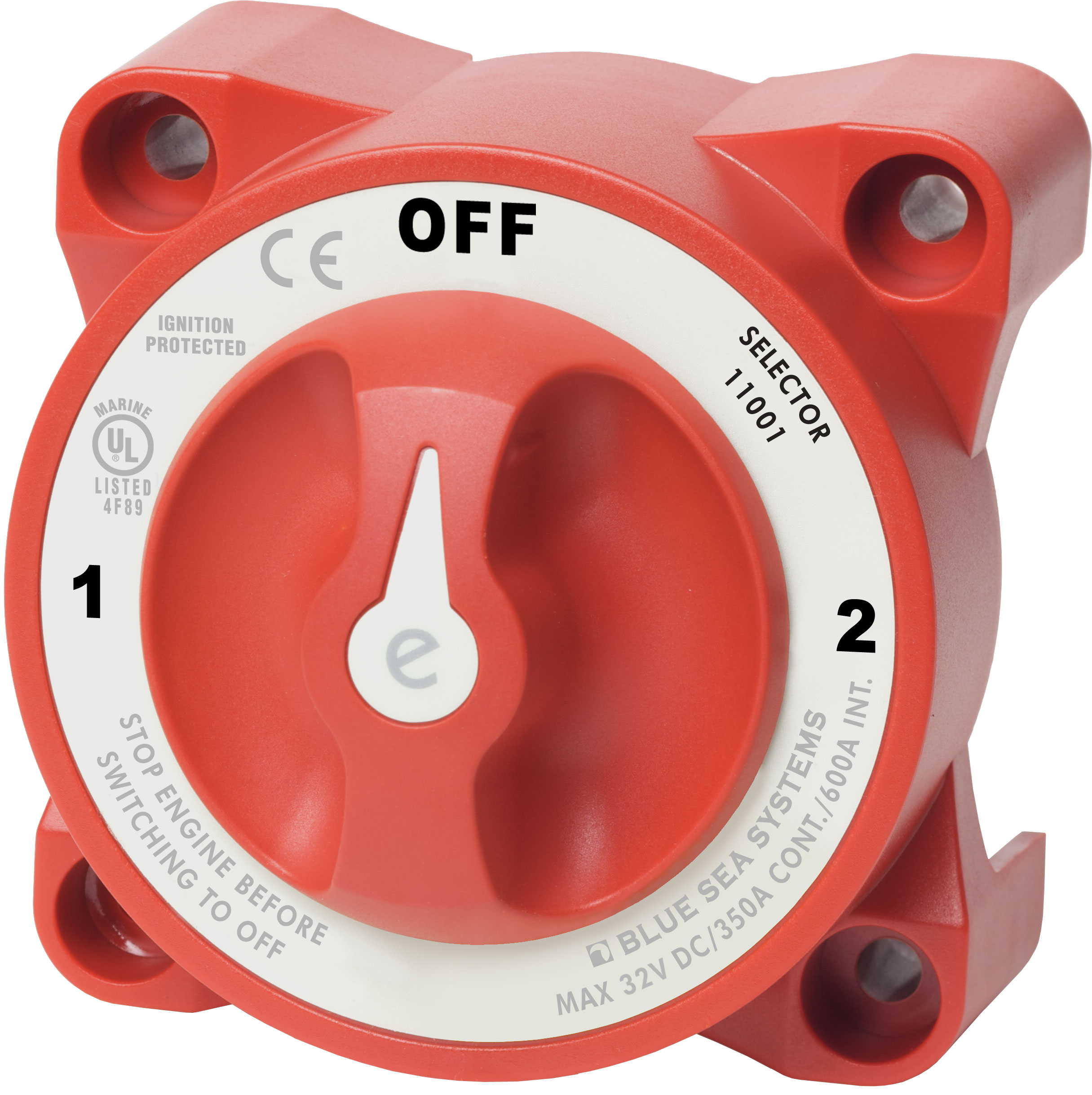

BlueSea e-Series Selector 3 Position Battery Switch with AFD 11001
0
Арт. 11001
Заводская гарантия
Описание
BlueSea e-Series Selector 3 Position Battery Switch with AFD 11001 — трёхпозиционный аккумуляторный селектор для работы с двумя изолированными аккумуляторными банками. Модель оснащена функцией Alternator Field Disconnect, рассчитана на длительный ток до 325 А и пусковой ток до 1200 А.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · e-SERIES · 11001
Селектор аккумуляторов BlueSea 11001 с Alternator Field Disconnect
BlueSea e-Series Selector 3 Position Battery Switch with AFD 11001 — трёхпозиционный аккумуляторный селектор для работы с двумя изолированными аккумуляторными банками. Модель оснащена функцией Alternator Field Disconnect, рассчитана на длительный ток до 325 А и пусковой ток до 1200 А.
AFD Alternator Field Disconnect встроен
325 А длительный ток
1200 А пусковой ток до 30 секунд
32 V максимальное напряжение DC
e-Series
Трёхпозиционный селектор с защитой цепи генератора
Blue Sea Systems e-Series 11001 относится к переключателям типа Selector 3 Position. Он имеет два аккумуляторных входа и позволяет выбрать один из двух аккумуляторных банков для подключения к общей группе нагрузки либо отключить питание.
Ключевое отличие этой модели — наличие Alternator Field Disconnect (AFD). Эта функция предназначена для защиты диодов генератора при переводе аккумуляторного выключателя в положение OFF во время работы двигателя.
Выключатель рассчитан на максимальное напряжение 32 V DC, длительный ток 325 А, кратковременную нагрузку 600 А в течение 5 минут и пусковой ток 1200 А в течение 30 секунд.
Логика работы
Три положения селектора
К общей группе нагрузки подключается первый аккумуляторный банк.
К общей группе нагрузки подключается второй аккумуляторный банк.
Alternator Field Disconnect
AFD+
Встроенная цепь Alternator Field Disconnect — ключевое отличие модели BlueSea 11001.
Защита генератора при выключении батареи
Alternator Field Disconnect предназначен для защиты диодов генератора в ситуации, когда аккумуляторный выключатель переводится в положение OFF при работающем двигателе.
В описании производителя также указано, что если AFD не используется для защиты генератора, к его выводам может быть подключён светодиод, показывающий, что выключатель находится в любом положении кроме OFF.
- AFD встроен в модель 11001;
- защита цепи возбуждения генератора;
- актуально для систем с генератором;
- 3 положения селектора;
- 2 аккумуляторных входа.
Особенности
Для силовой судовой электросистемы
Ignition Protected
Исполнение Ignition Protected позволяет устанавливать выключатель на борту лодок с бензиновыми двигателями.
Два аккумуляторных входа
Переключатель рассчитан на работу с двумя изолированными аккумуляторными банками.
Поверхностный монтаж
Корпус допускает установку непосредственно на подходящую монтажную поверхность.
Монтаж с задней стороны панели
Конструкция также позволяет разместить переключатель с задней стороны панели, интегрировав его в консоль.
Токовые характеристики
Повышенные силовые номиналы e-Series
Максимальный непрерывный ток составляет 325 А.
Кратковременный номинал — 600 А в течение 5 минут.
Пусковой номинал составляет 1200 А в течение 30 секунд.
Силовое подключение
Контактные шпильки M10 и кабель 4/0 AWG
Шпильки 3/8"-16
Размер силовых контактных шпилек — 3/8"-16, что соответствует M10.
Лужёная медь
Контактные шпильки изготовлены из лужёной меди.
Момент затяжки 15,82 Н·м
Рекомендуемый момент затяжки силовых контактных шпилек — 140 in-lb, или 15,82 Н·м.
Кабель 4/0 AWG
Для соответствия заявленным токовым номиналам указан кабель 4/0 AWG (120 мм²). Зазор для кабеля — 1,10" (27,94 мм).
!
У модели 11001 присутствует AFD, но отсутствует Battery Combine.
BlueSea 11001 — трёхпозиционный селектор, который выбирает один из двух аккумуляторных банков. Одновременное объединение банков не предусмотрено. При этом модель оснащена Alternator Field Disconnect, предназначенным для защиты генератора при переводе выключателя в OFF во время работы двигателя.
Характеристики
Технические характеристики BlueSea e-Series Selector 3 Position Battery Switch with AFD 11001
| Основные характеристики | |
| Модель | 11001 |
| Серия | e-Series |
| Тип выключателя | Selector 3 Position |
| Количество положений | 3 |
| Количество аккумуляторных входов | 2 |
| Battery Combine | Нет |
| Alternator Field Disconnect (AFD) | Да |
| Ignition Protected | Да |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 32 V DC |
| Длительный ток (Continuous Rating) | 325 А |
| Кратковременный ток (Intermittent Rating) | 600 А / 5 минут |
| Пусковой ток (Starting Rating) | 1200 А / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Момент затяжки контактной шпильки | 140 in-lb (15,82 Н·м) |
| Кабель для соответствия заявленным номиналам | 4/0 AWG (120 мм²) |
| Зазор для кабеля 4/0 AWG | 1,10" (27,94 мм) |
| Монтаж | |
| Варианты монтажа | Поверхностный или с задней стороны панели |
| Крепёжные отверстия | Под винт 1/4" (M6) |
| Масса | |
| Вес | В исходных данных указаны 1,15 lb (0,52 кг) и 1,30 lb (0,59 кг) |
FAQ
Частые вопросы о BlueSea 11001
Для чего предназначен BlueSea e-Series 11001?
Это трёхпозиционный аккумуляторный селектор с двумя входами. Он позволяет выбрать один из двух аккумуляторных банков для питания общей нагрузки либо отключить питание.
Что такое Alternator Field Disconnect?
Alternator Field Disconnect, или AFD, предназначен для защиты диодов генератора в ситуации, когда аккумуляторный выключатель переводится в положение OFF при работающем двигателе.
Есть ли у BlueSea 11001 AFD?
Да. Alternator Field Disconnect является одной из основных особенностей этой модели.
Можно ли объединить два аккумулятора?
Нет. Согласно техническим характеристикам, функция Battery Combine у модели 11001 отсутствует.
Сколько положений имеет переключатель?
BlueSea 11001 имеет три положения селектора.
Сколько аккумуляторных входов предусмотрено?
Модель имеет два аккумуляторных входа.
Какой длительный ток выдерживает BlueSea 11001?
Номинальный длительный ток составляет 325 А. Кратковременный номинал — 600 А в течение 5 минут.
Какой пусковой ток у модели 11001?
Пусковой ток составляет 1200 А в течение 30 секунд.
Какое максимальное напряжение поддерживается?
Максимальное напряжение — 32 V DC.
Подходит ли выключатель для лодки с бензиновым двигателем?
Да. Производителем указано исполнение Ignition Protected, допускающее установку на борту лодок с бензиновыми двигателями.
Какие силовые контакты используются?
Контактные шпильки изготовлены из лужёной меди. Размер силовых выводов — 3/8"-16 (M10).
Какой момент затяжки силовых шпилек?
Указанный момент затяжки — 140 in-lb, или 15,82 Н·м.
Какой кабель указан для соответствия токовым номиналам?
В технических характеристиках указан кабель 4/0 AWG (120 мм²). Фактическое сечение для конкретной установки должно определяться с учётом длины линии, рабочего тока, допустимого падения напряжения и требований системы.
Как можно установить BlueSea 11001?
Конструкция корпуса допускает поверхностный монтаж или установку с задней стороны панели.
Какой вес у BlueSea 11001?
В предоставленных исходных характеристиках одновременно указаны два значения массы: 1,15 lb (0,52 кг) и 1,30 lb (0,59 кг).
BlueSea e-Series Selector 3 Position Battery Switch with AFD 11001 — трёхпозиционный аккумуляторный селектор с двумя аккумуляторными входами и встроенной функцией Alternator Field Disconnect.
Функция Battery Combine у модели отсутствует. AFD предназначен для защиты генератора при переводе аккумуляторного выключателя в OFF во время работы двигателя.
В предоставленных исходных данных для массы одновременно указаны значения 1,15 lb (0,52 кг) и 1,30 lb (0,59 кг); поэтому перед публикацией отдельного свойства веса в каталоге рекомендуется использовать значение, указанное в актуальной документации конкретной поставки.
