Батарея подключена
В положении ON единственный аккумуляторный вход подключается к соответствующей группе нагрузок.

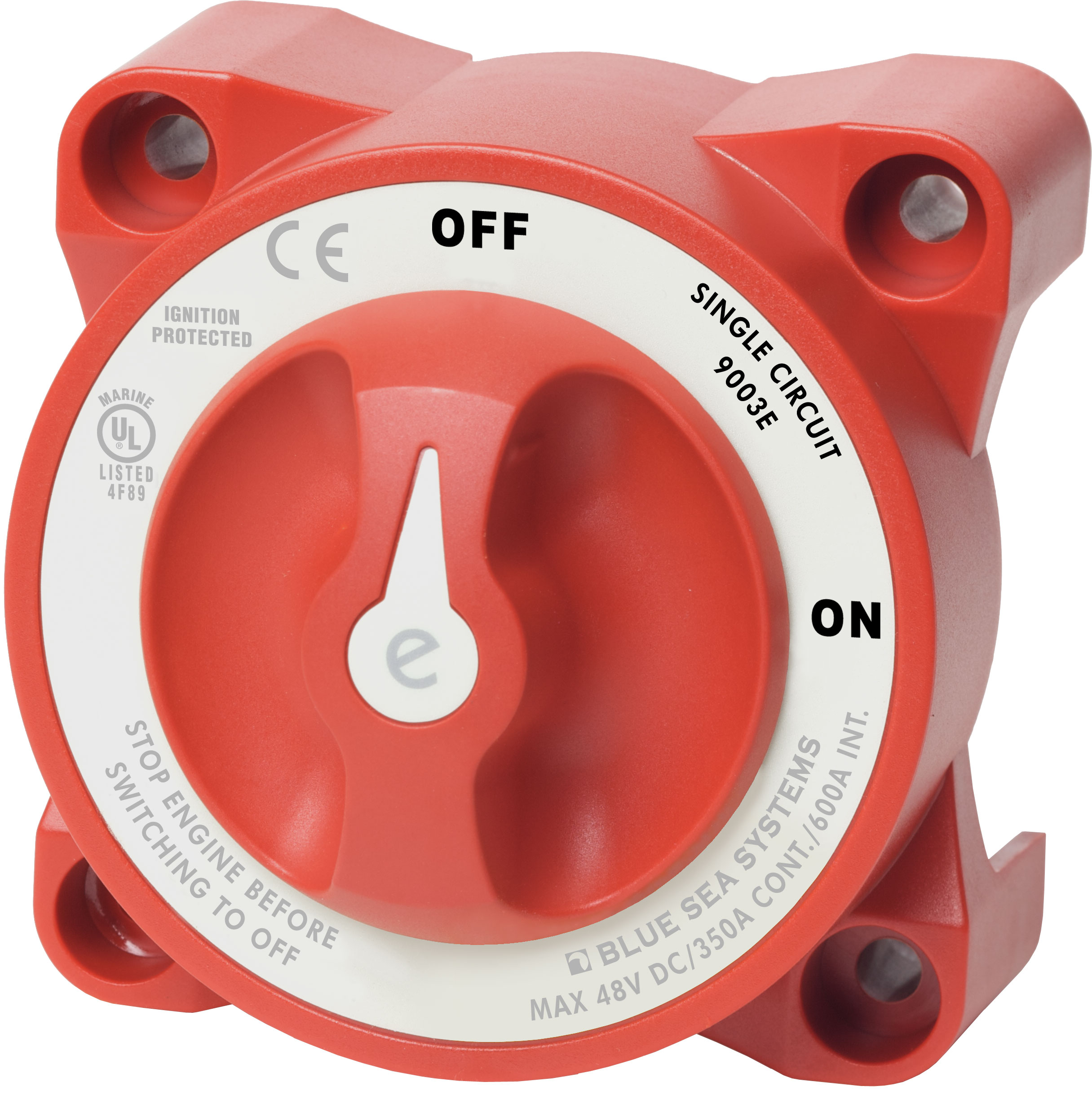

BlueSea e-Series On Off Battery Switch 9003e
0
Арт. 9003e
Заводская гарантия
Описание
Силовой аккумуляторный выключатель BlueSea 9003e для простой одноконтурной схемы: одна аккумуляторная батарея подключается к одной группе нагрузок. Два положения ON/OFF обеспечивают прямое включение и отключение цепи, а токовые характеристики достигают 350 А длительно и 1200 А в течение 30 секунд.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · e-SERIES · 9003e
BlueSea e-Series 9003e On-Off Battery Switch
Силовой аккумуляторный выключатель BlueSea 9003e для простой одноконтурной схемы: одна аккумуляторная батарея подключается к одной группе нагрузок. Два положения ON/OFF обеспечивают прямое включение и отключение цепи, а токовые характеристики достигают 350 А длительно и 1200 А в течение 30 секунд.
ON/OFF
два положения для управления одной силовой цепью
350 А
номинальный длительный ток
1200 А
пусковой номинал в течение 30 секунд
48 V
максимальное напряжение постоянного тока
Single Circuit
Одна батарея — одна группа нагрузок
BlueSea e-Series On Off Battery Switch 9003e — одноконтурный аккумуляторный выключатель типа Single Circuit ON-OFF.
Его задача — подключать одну аккумуляторную батарею к одной группе электрических нагрузок и полностью отключать эту цепь при переводе переключателя в положение OFF.
В отличие от аккумуляторных селекторов, модель 9003e не предназначена для выбора между двумя батарейными банками: у неё один аккумуляторный вход, два положения и отсутствует функция Battery Combine.
Принцип работы
Простая логика ON / OFF
Цепь отключена
В положении OFF аккумулятор отключается от подключённой группы электрических нагрузок.
Один аккумуляторный вход
BlueSea 9003e рассчитан на одноконтурную схему и имеет один аккумуляторный вход.
Без объединения батарей
Функция Battery Combine отсутствует: модель не предназначена для параллельного объединения нескольких аккумуляторных банков.
Continuous Rating
350А
Максимальный заявленный ток, который выключатель рассчитан проводить в течение продолжительного периода.
Силовой выключатель с пусковым номиналом до 1200 А
BlueSea 9003e рассчитан на длительный ток 350 А. Для кратковременной нагрузки указан номинал 600 А в течение 5 минут, а Starting Rating составляет 1200 А в течение 30 секунд.
- 350 А — Continuous Rating;
- 600 А — Intermittent Rating в течение 5 минут;
- 1200 А — Starting Rating в течение 30 секунд;
- максимальное напряжение — 48 V DC;
- Switching Rating — 25 А;
- один аккумуляторный вход.
Конструкция
Для установки в бортовой электрической системе
Ignition Protected
Производителем заявлено исполнение Ignition Protected, безопасное для установки на борту судов с бензиновыми двигателями.
Поверхностный монтаж
Конструкция корпуса допускает поверхностную установку выключателя на подходящей панели или монтажной поверхности.
Монтаж сзади панели
Корпус также допускает установку выключателя с задней стороны панели.
Лужёные медные шпильки
Силовые контактные шпильки выполнены из лужёной меди и имеют размер 3/8"-16 (M10).
Токовые характеристики
Три заявленных режима токовой нагрузки
Максимальный заявленный длительный ток выключателя BlueSea 9003e.
Кратковременный токовый номинал — 600 А в течение 5 минут.
Пусковой номинал составляет 1200 А в течение 30 секунд.
Подключение
Контактные шпильки M10 и кабель 4/0 AWG
Шпильки 3/8"-16
Размер силовых контактных шпилек — 3/8"-16 (M10). Материал — лужёная медь.
Момент затяжки
Для Terminal Stud Torque указано 140 in-lb, или 15,82 Н·м.
Кабель 4/0 AWG
Для соответствия заявленным токовым номиналам указан кабель 4/0 AWG (120 мм²).
Кабельный зазор
Заявленный зазор для кабеля 4/0 AWG составляет 1,10" (27,94 мм).
Схема применения
Когда нужен Single Circuit ON-OFF
Выключатель имеет один аккумуляторный вход и рассчитан на управление одной батареей в данной силовой цепи.
Аккумулятор подключается или отключается от одной общей группы электрических потребителей.
Управление выполняется простой логикой ON/OFF без выбора второго аккумуляторного банка и без режима объединения батарей.
!
Battery Combine и Alternator Field Disconnect у BlueSea 9003e отсутствуют.
Модель 9003e — это Single Circuit ON-OFF с одним аккумуляторным входом и двумя положениями. Она не является селектором двух банков и не имеет функции объединения аккумуляторов. В предоставленных характеристиках Alternator Field Disconnect (AFD) также указан как отсутствующий.
Характеристики
Технические характеристики BlueSea e-Series On Off Battery Switch 9003e
| Основные характеристики | |
| Модель | 9003e |
| Серия | e-Series |
| Тип выключателя | Single Circuit ON-OFF |
| Назначение | Подключение одной аккумуляторной батареи к одной группе нагрузок |
| Количество положений | 2 |
| Положения | ON / OFF |
| Количество аккумуляторных входов | 1 |
| Battery Combine | Нет |
| Alternator Field Disconnect (AFD) | Нет |
| Ignition Protected | Да |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 48 V DC |
| Длительный ток (Continuous Rating) | 350 А |
| Кратковременный ток (Intermittent Rating) | 600 А / 5 минут |
| Пусковой ток (Starting Rating) | 1200 А / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Terminal Stud Torque | 140 in-lb (15,82 Н·м) |
| Кабель для соответствия заявленным номиналам | 4/0 AWG (120 мм²) |
| Зазор для кабеля 4/0 AWG | 1,10" (27,94 мм) |
| Монтаж | |
| Варианты монтажа | Поверхностный или с задней стороны панели |
| Монтажные отверстия | Под винт 1/4" (M6) |
| Масса | |
| Вес | В исходных данных указаны 0,95 lb (0,43 кг) и 1,30 lb (0,59 кг) |
FAQ
Частые вопросы о BlueSea 9003e
Для чего предназначен BlueSea e-Series 9003e?
BlueSea 9003e предназначен для подключения и отключения одной аккумуляторной батареи от одной группы электрических нагрузок.
Какой тип выключателя у BlueSea 9003e?
Тип модели — Single Circuit ON-OFF. Это одноконтурный аккумуляторный выключатель с двумя положениями: ON и OFF.
Сколько аккумуляторных входов имеет BlueSea 9003e?
В характеристиках указан один аккумуляторный вход.
Может ли BlueSea 9003e переключаться между двумя аккумуляторами?
Нет. Модель 9003e имеет один аккумуляторный вход и не является селектором двух аккумуляторных банков.
Есть ли функция Battery Combine?
Нет. В характеристиках BlueSea 9003e Battery Combine указан как отсутствующий.
Есть ли Alternator Field Disconnect?
Нет. Alternator Field Disconnect (AFD) у данной модели отсутствует.
Какой длительный ток у BlueSea 9003e?
Заявленный Continuous Rating составляет 350 А.
Какой кратковременный ток допускается?
Intermittent Rating составляет 600 А в течение 5 минут.
Какой пусковой ток у BlueSea 9003e?
Starting Rating составляет 1200 А в течение 30 секунд.
Какое максимальное напряжение поддерживается?
Максимальное заявленное напряжение — 48 V DC.
Подходит ли выключатель для судна с бензиновым двигателем?
Производителем заявлено исполнение Ignition Protected, безопасное для установки на борту судов с бензиновыми двигателями.
Какие силовые шпильки используются?
Используются шпильки из лужёной меди размером 3/8"-16 (M10).
Какой момент затяжки контактных шпилек?
Для Terminal Stud Torque указано 140 in-lb, или 15,82 Н·м.
Какой кабель указан для заявленных токовых характеристик?
В характеристиках указан кабель 4/0 AWG (120 мм²). Фактический подбор кабеля должен учитывать ток, длину линии, допустимое падение напряжения и требования конкретной системы.
Какие варианты монтажа предусмотрены?
Конструкция корпуса допускает поверхностный монтаж или установку выключателя с задней стороны панели. Монтажные отверстия рассчитаны под винт 1/4" (M6).
Какой вес у BlueSea 9003e?
В предоставленных исходных характеристиках одновременно указаны два значения: 0,95 lb (0,43 кг) и 1,30 lb (0,59 кг).
BlueSea e-Series On Off Battery Switch 9003e — одноконтурный аккумуляторный выключатель типа Single Circuit ON-OFF для подключения одной батареи к одной группе нагрузок.
Модель рассчитана на максимальное напряжение 48 V DC, длительный ток 350 А, кратковременный ток 600 А в течение 5 минут и пусковой ток 1200 А в течение 30 секунд. Battery Combine и Alternator Field Disconnect у модели 9003e отсутствуют.
В предоставленных исходных данных для массы одновременно указаны значения 0,95 lb (0,43 кг) и 1,30 lb (0,59 кг). Оба значения сохранены без самостоятельной корректировки.
