Видимое положение рычага
Рычаг сброса визуально показывает разомкнутое состояние автоматического выключателя.

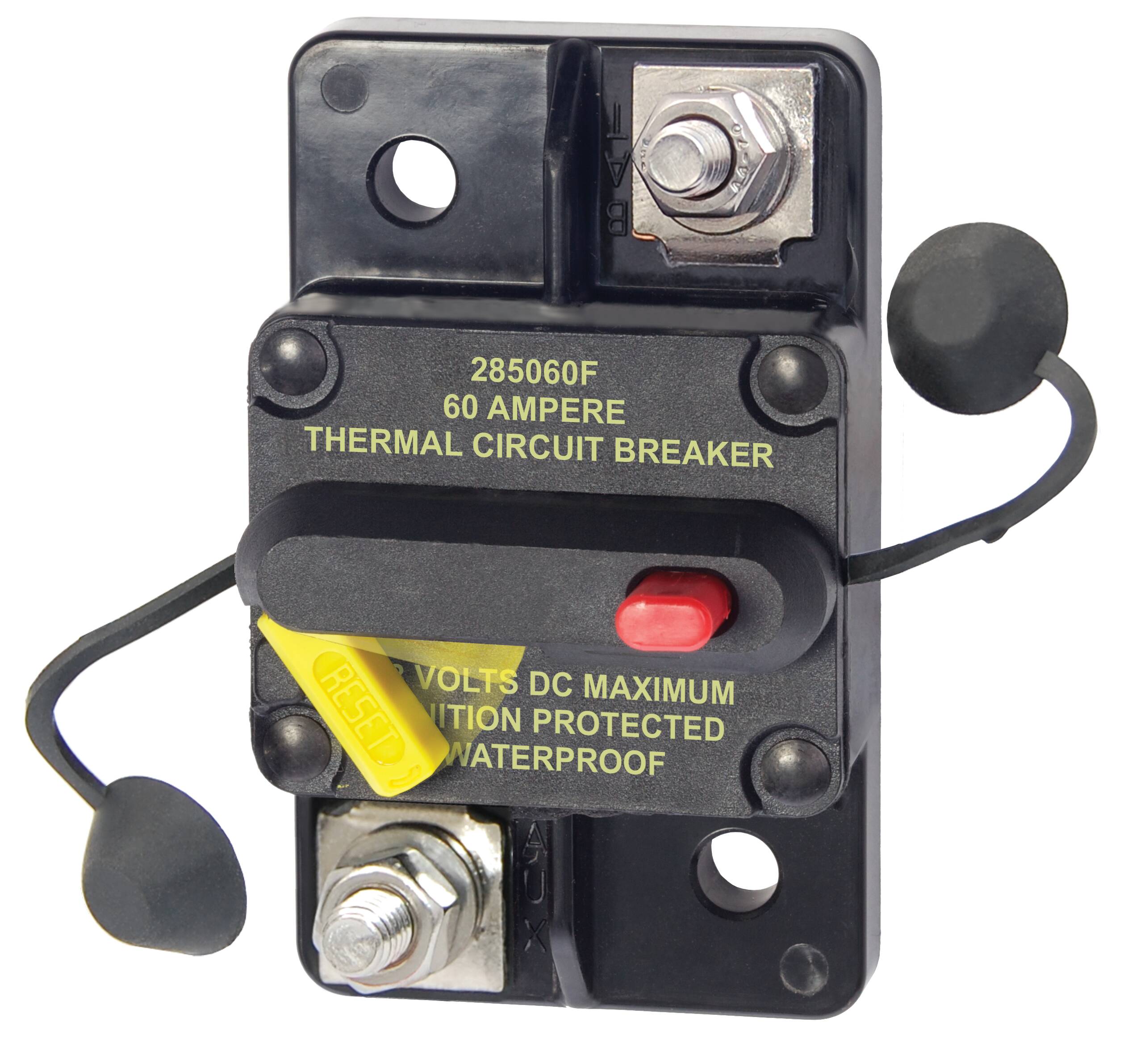

BlueSea 285-Series Circuit Breaker - Surface Mount 60A 7184
0
Арт. 7184
Заводская гарантия
Описание
BlueSea 285-Series Circuit Breaker 7184 — автоматический выключатель постоянного тока на 60 А для поверхностного монтажа. Модель предназначена для защиты бортовых электрических цепей до 48 V DC, совмещает функцию circuit breaker и ручного отключения, имеет исполнение Trip Free, видимый рычаг состояния и защиту от воспламенения для установки на бензиновых судах.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · 285-SERIES · 7184
BlueSea 285-Series 7184 — автоматический выключатель 60 А Surface Mount
BlueSea 285-Series Circuit Breaker 7184 — автоматический выключатель постоянного тока на 60 А для поверхностного монтажа. Модель предназначена для защиты бортовых электрических цепей до 48 V DC, совмещает функцию circuit breaker и ручного отключения, имеет исполнение Trip Free, видимый рычаг состояния и защиту от воспламенения для установки на бензиновых судах.
60 А
номинальный ток автоматического выключателя
48 V
максимальное рабочее напряжение DC
3000 А
отключающая способность при 48 V DC
−40…+85 °C
заявленный рабочий температурный диапазон
285-Series
Защита 60-амперной цепи с ручным отключением
BlueSea 285-Series 7184 предназначен для защиты электрических цепей постоянного тока с номинальной нагрузкой до 60 А.
Устройство совмещает автоматическую защиту от перегрузки и функцию ручного размыкания цепи, позволяя использовать один компонент как circuit breaker и как сервисный выключатель там, где это допускает характер нагрузки.
Максимальное напряжение составляет 48 V DC, а корпус рассчитан на поверхностный монтаж — Surface Mount. Серия 285 является прямой заменой выключателей 185-Series.
Основные особенности
Trip Free, ручной сброс и визуальный контроль
Trip Free
После защитного срабатывания автомат нельзя принудительно удержать замкнутым. Защита имеет приоритет над ручным положением рычага.
Manual Reset
После устранения причины срабатывания автомат возвращается в рабочее состояние вручную.
Drop-in replacement
285-Series разработана как прямая замена для автоматических выключателей Blue Sea Systems 185-Series.
Interrupt Capacity
3000А
Отключающая способность при напряжении 48 V DC по данным производителя.
Способность безопасно разорвать ток повреждения
Interrupt Capacity характеризует максимальный ток короткого замыкания, который устройство способно отключить без разрушения.
Для модели BlueSea 7184 заявлено 3000 А при 48 V DC. Показатель достигнут с использованием SAE J1625.
- 60 А — номинальный ток;
- 48 V DC — максимальное напряжение;
- 3000 А @ 48 V — Interrupt Capacity;
- термочувствительная биметаллическая пластина;
- Type III — switchable / manual reset;
- Trip Free после защитного срабатывания.
Marine Safety
Для эксплуатации на бензиновых лодках и катерах
Ignition Protected
Исполнение позволяет использовать автоматический выключатель на судах с бензиновыми двигателями.
Соответствие стандарту
Производитель указывает соответствие требованиям SAE J1171 по внешней защите от воспламенения.
Weather Resistant
Корпус рассчитан на эксплуатацию в условиях повышенной влажности и типичных судовых воздействий.
Switchable / Manual Reset
Модель относится к классу Type III: допускает ручное отключение, требует ручного сброса после trip и имеет функцию Trip Free.
Принцип защиты
Термочувствительный биметаллический элемент
Thermally responsive Bi-metal blade
В конструкции используется биметаллическая пластина, реагирующая на нагрев, вызванный превышением допустимого тока.
При перегрузке биметалл изменяет форму и инициирует размыкание электрической цепи, защищая проводку и подключённое оборудование.
После устранения причины срабатывания устройство можно вручную вернуть в рабочее состояние.
Circuit Breaker + Switch
Совмещает защиту и ручное отключение
При перегрузке устройство автоматически размыкает защищаемую цепь.
Рычаг позволяет вручную отключить электрическую цепь для обслуживания или выключения нагрузки.
После защитного срабатывания выключатель возвращается в рабочее состояние вручную.
Подключение
Шпильки M6 под кольцевые наконечники 1/4"
Terminal Stud
Для силового подключения используются контактные шпильки M6.
Ring Terminal
Шпильки принимают кольцевые кабельные наконечники размером 1/4".
Момент затяжки
Terminal Stud Torque составляет 50 in-lb, или 5,65 Н·м.
Поверхностная установка
Конструкция выполнена для Surface Mount монтажа.
Температурный диапазон
Рабочая температура от −40 °C до +85 °C
Минимальная заявленная рабочая температура.
BlueSea 7184 рассчитан на номинальный ток 60 А.
Максимальная заявленная рабочая температура.
!
Не используйте BlueSea 7184 как обычный выключатель для нагрузок с высоким пусковым током.
Производитель отдельно указывает это ограничение. Хотя модель совмещает функции circuit breaker и ручного выключателя, при высоких inrush currents необходимо использовать схему коммутации, рассчитанную именно на фактический пусковой ток нагрузки.
Характеристики
Технические характеристики BlueSea 285-Series 7184
| Основные характеристики | |
| Модель | 7184 |
| Серия | 285-Series |
| Тип изделия | Автоматический выключатель постоянного тока |
| Номинальный ток | 60 А |
| Максимальное напряжение | 48 V DC |
| Монтаж | Surface Mount |
| Прямая замена | 185-Series Circuit Breakers |
| Защитный механизм | |
| Тип автоматического выключателя | Thermally responsive Bi-metal blade |
| Класс автоматического выключателя | Type III — switchable / manual reset / trip free |
| Trip Free | Да |
| Видимый рычаг состояния | Да |
| Ручной сброс | Да |
| Совмещённая функция переключателя | Да, кроме нагрузок с высоким пусковым током |
| Безопасность и эксплуатация | |
| Ignition Protected | Да |
| Соответствие SAE J1171 | Да |
| Weather Resistant | Да |
| Отключающая способность | 3000 А @ 48 V DC |
| Метод достижения Interrupt Capacity | SAE J1625 |
| Минимальная рабочая температура | −40 °C |
| Максимальная рабочая температура | +85 °C |
| Подключение | |
| Контактная шпилька | M6 |
| Совместимый кольцевой наконечник | 1/4" |
| Момент затяжки контактной шпильки | 50 in-lb (5,65 Н·м) |
| Масса | |
| Вес | 0,50 lb (0,23 кг) |
FAQ
Частые вопросы о BlueSea 285-Series 7184
Для чего предназначен BlueSea 7184?
Модель предназначена для защиты бортовых цепей постоянного тока с номинальным током 60 А и напряжением до 48 V DC.
Какой номинальный ток у модели 7184?
Номинальный ток составляет 60 А.
Какое максимальное напряжение допускается?
Максимальное напряжение составляет 48 V DC.
Как устанавливается BlueSea 7184?
Модель предназначена для поверхностного монтажа — Surface Mount.
Подходит ли 7184 как замена 185-Series?
Да. Производитель позиционирует 285-Series как drop-in replacement для автоматических выключателей 185-Series.
Что означает Trip Free?
После защитного срабатывания автомат невозможно принудительно удержать во включённом состоянии.
Можно ли использовать автомат как выключатель?
Да, модель совмещает функции автоматического выключателя и ручного переключателя. Однако производитель запрещает использовать её как выключатель там, где ожидаются высокие пусковые токи.
Какой тип защитного механизма используется?
Используется Thermally responsive Bi-metal blade — термочувствительная биметаллическая пластина.
Подходит ли BlueSea 7184 для бензиновых лодок?
Да. Модель имеет Ignition Protected исполнение и соответствует требованиям SAE J1171.
Является ли BlueSea 7184 влагостойким?
Производителем заявлено Weather Resistant исполнение.
Какова отключающая способность?
Interrupt Capacity составляет 3000 А при 48 V DC.
Какой класс у автоматического выключателя?
Type III — switchable / manual reset / trip free.
Какой диапазон рабочих температур?
Заявленный температурный диапазон составляет от −40 °C до +85 °C.
Какой размер контактных шпилек?
Используются контактные шпильки M6, совместимые с кольцевыми наконечниками 1/4".
Какой момент затяжки силовых клемм?
Terminal Stud Torque составляет 50 in-lb, или 5,65 Н·м.
Сколько весит BlueSea 7184?
Вес составляет 0,50 lb, или приблизительно 0,23 кг.
BlueSea 285-Series Circuit Breaker 7184 — автоматический выключатель на 60 А для поверхностного монтажа в цепях постоянного тока до 48 V DC.
Модель имеет Trip Free конструкцию, ручной сброс, Ignition Protected исполнение, Weather Resistant корпус и соответствует SAE J1171.
Отключающая способность составляет 3000 А при 48 V DC. Вес — 0,50 lb (0,23 кг).
