Видимый рычаг сброса
Положение рычага позволяет визуально определить, что автоматический выключатель находится в разомкнутом состоянии.

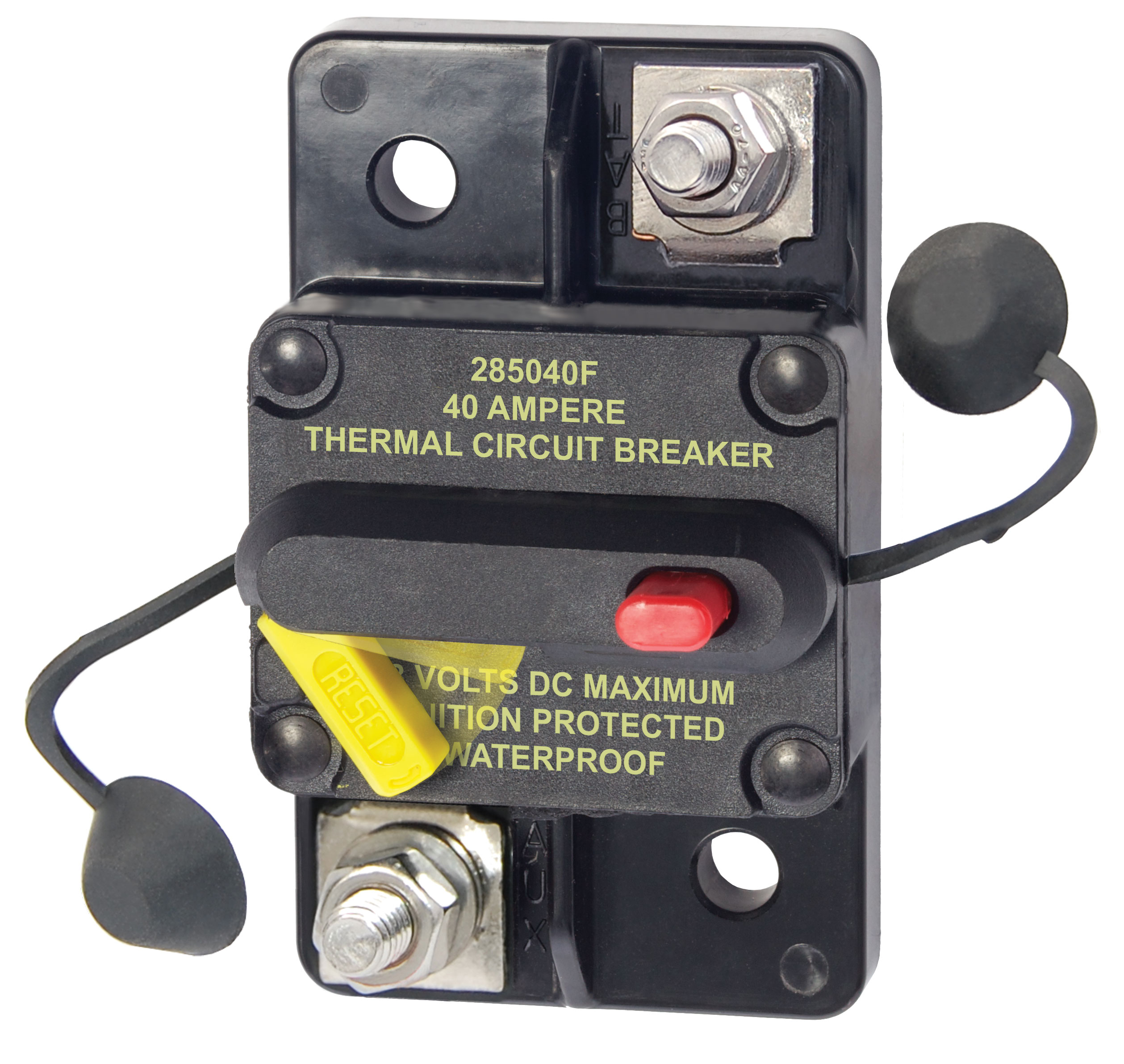

BlueSea 285-Series Circuit Breaker - Surface Mount 40A 7182
0
Арт. 7182
Заводская гарантия
Описание
BlueSea 285-Series Circuit Breaker 7182 — термомагнитный по логике работы тепловой автоматический выключатель на 40 А для поверхностного монтажа в судовых системах постоянного тока до 48 V DC. Модель совмещает функцию защиты цепи и ручного отключения, имеет видимый рычаг сброса, исполнение Trip Free и подходит для установки на бензиновых судах благодаря защите от воспламенения.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · 285-SERIES · 7182
BlueSea 285-Series 7182 — автоматический выключатель 40 А Surface Mount
BlueSea 285-Series Circuit Breaker 7182 — термомагнитный по логике работы тепловой автоматический выключатель на 40 А для поверхностного монтажа в судовых системах постоянного тока до 48 V DC. Модель совмещает функцию защиты цепи и ручного отключения, имеет видимый рычаг сброса, исполнение Trip Free и подходит для установки на бензиновых судах благодаря защите от воспламенения.
40 А
номинальный ток автоматического выключателя
48 V
максимальное рабочее напряжение DC
3000 А
отключающая способность при 48 V DC
−40…+85 °C
заявленный рабочий температурный диапазон
285-Series
Защита цепи и ручное отключение в одном устройстве
BlueSea 285-Series 7182 предназначен для защиты бортовых электрических цепей от перегрузки и сверхтока. Номинал модели составляет 40 А, а максимальное рабочее напряжение — 48 V DC.
Автоматический выключатель одновременно может выполнять функцию ручного отключения цепи. Это позволяет использовать один компонент как средство защиты и как сервисный выключатель там, где такой режим соответствует требованиям системы.
Модель рассчитана на поверхностный монтаж и является прямой заменой автоматов Blue Sea Systems серии 185-Series.
Основные особенности
Видимое срабатывание, ручной сброс и Trip Free
Trip Free
После срабатывания автомат нельзя принудительно удержать во включённом состоянии. Защитная функция имеет приоритет над положением рычага.
Ручной сброс
Модель относится к классу Type III: switchable / manual reset / trip free.
Прямая замена 185-Series
Производитель позиционирует 285-Series как drop-in replacement для автоматических выключателей 185-Series.
Interrupt Capacity
3000А
Заявленная отключающая способность при напряжении 48 V DC.
Рассчитан на безопасное отключение токов короткого замыкания
Interrupt Capacity показывает ток повреждения, который автоматический выключатель способен безопасно разорвать без разрушения устройства.
Для BlueSea 7182 производителем указано 3000 А при 48 V DC. Значение достигнуто с применением SAE J1625.
- номинальный ток — 40 А;
- максимальное напряжение — 48 V DC;
- отключающая способность — 3000 А @ 48 V;
- тепловой чувствительный биметаллический элемент;
- ручной сброс после срабатывания;
- Trip Free — невозможно удержать замкнутым после trip.
Marine Safety
Ignition Protected для бензиновых лодок и катеров
Защита от воспламенения
Автоматический выключатель имеет ignition protected исполнение и допускается производителем для установки на судах с бензиновыми двигателями.
Соответствие требованиям
Модель соответствует SAE J1171 по внешней защите от воспламенения.
Weather Resistant
Исполнение рассчитано на эксплуатацию в условиях, характерных для морской и водномоторной техники.
Switchable / Manual Reset
Автомат относится к классу Type III: его можно использовать для ручного размыкания, после защитного срабатывания требуется ручной сброс.
Принцип защиты
Тепловой биметаллический механизм
Thermally responsive Bi-metal blade
В модели используется термочувствительная биметаллическая пластина, реагирующая на перегрузку по току.
При превышении допустимого режима нагрев биметаллического элемента приводит к размыканию цепи и отключению нагрузки.
После устранения причины срабатывания автомат возвращается в работу вручную с помощью рычага сброса.
Switch + Breaker
Можно использовать для ручного отключения цепи
Основная задача устройства — автоматическое отключение защищаемой линии при перегрузке.
Рычаг позволяет вручную разомкнуть цепь для отключения нагрузки или обслуживания.
После защитного срабатывания автоматический выключатель возвращается в рабочее состояние вручную.
Подключение
Силовые шпильки M6 под кольцевые наконечники 1/4"
Terminal Stud
Для подключения силовых кабелей используются контактные шпильки M6.
Кольцевой наконечник
Шпильки принимают кольцевые кабельные наконечники размером 1/4".
Момент затяжки
Terminal Stud Torque составляет 50 in-lb, или 5,65 Н·м.
Поверхностный монтаж
Конструкция предназначена для Surface Mount установки.
Температурный диапазон
От −40 °C до +85 °C
Минимальная заявленная рабочая температура.
Модель BlueSea 7182 имеет номинал 40 А.
Максимальная заявленная рабочая температура.
!
Не используйте автомат как обычный выключатель там, где ожидаются большие пусковые токи.
Производитель прямо указывает это ограничение для режима совмещённого использования circuit breaker и manual switch. Для нагрузок с высоким inrush current необходимо подбирать схему коммутации и защиты с учётом фактических пусковых токов оборудования.
Характеристики
Технические характеристики BlueSea 285-Series 7182
| Основные характеристики | |
| Модель | 7182 |
| Серия | 285-Series |
| Тип изделия | Автоматический выключатель постоянного тока |
| Номинальный ток | 40 А |
| Максимальное напряжение | 48 V DC |
| Монтаж | Surface Mount |
| Прямая замена | 185-Series Circuit Breakers |
| Защитный механизм | |
| Тип автоматического выключателя | Thermally responsive Bi-metal blade |
| Класс автоматического выключателя | Type III — switchable / manual reset / trip free |
| Trip Free | Да |
| Видимый рычаг состояния | Да |
| Ручной сброс | Да |
| Совмещённая функция переключателя | Да, с ограничением для нагрузок с высоким пусковым током |
| Безопасность и эксплуатация | |
| Ignition Protected | Да |
| Соответствие SAE J1171 | Да |
| Weather Resistant | Да |
| Отключающая способность | 3000 А @ 48 V DC |
| Метод достижения Interrupt Capacity | SAE J1625 |
| Минимальная рабочая температура | −40 °C |
| Максимальная рабочая температура | +85 °C |
| Подключение | |
| Контактная шпилька | M6 |
| Совместимый кольцевой наконечник | 1/4" |
| Момент затяжки контактной шпильки | 50 in-lb (5,65 Н·м) |
| Масса | |
| Вес | 0,50 lb (0,23 кг) |
FAQ
Частые вопросы о BlueSea 285-Series 7182
Для чего предназначен BlueSea 7182?
Это автоматический выключатель на 40 А для защиты бортовых цепей постоянного тока с максимальным напряжением до 48 V DC.
Какой номинальный ток у модели 7182?
Номинальный ток составляет 40 А.
Какое максимальное напряжение поддерживается?
Максимальное напряжение — 48 V DC.
Как устанавливается BlueSea 7182?
Модель предназначена для поверхностного монтажа — Surface Mount.
Можно ли использовать 7182 вместо 185-Series?
Да. Производитель указывает 285-Series как drop-in replacement для автоматических выключателей серии 185-Series.
Что означает Trip Free?
После защитного срабатывания автоматический выключатель невозможно принудительно удержать в замкнутом положении.
Можно ли использовать автомат как выключатель?
Да, устройство совмещает функции выключателя и circuit breaker. Однако производитель запрещает использовать его как обычный выключатель там, где ожидаются высокие пусковые токи.
Какой механизм защиты используется?
Используется термочувствительная биметаллическая пластина — Thermally responsive Bi-metal blade.
Подходит ли BlueSea 7182 для бензиновой лодки?
Да. Модель имеет Ignition Protected исполнение и соответствует требованиям SAE J1171 по внешней защите от воспламенения.
Является ли автомат влагостойким?
Производителем заявлено Weather Resistant исполнение.
Какова отключающая способность?
Interrupt Capacity составляет 3000 А при 48 V DC.
Какой класс у автоматического выключателя?
Type III — switchable, manual reset, trip free.
Какой температурный диапазон эксплуатации?
Заявленный диапазон — от −40 °C до +85 °C.
Какой размер контактных шпилек?
Используются шпильки M6, принимающие кольцевые наконечники 1/4".
Какой момент затяжки клемм?
Terminal Stud Torque составляет 50 in-lb, или 5,65 Н·м.
Сколько весит BlueSea 7182?
Вес составляет 0,50 lb, или приблизительно 0,23 кг.
BlueSea 285-Series Circuit Breaker 7182 — автоматический выключатель на 40 А для поверхностного монтажа в системах постоянного тока до 48 V DC.
Модель имеет Trip Free конструкцию, ручной сброс, Ignition Protected исполнение, Weather Resistant корпус и соответствует требованиям SAE J1171.
Отключающая способность составляет 3000 А при 48 V DC. Вес — 0,50 lb (0,23 кг).
